| Diamant groeffrezen (DIAMATIC-PLUS) | DP | Z=3 |
|
15552 spiraalvormig |
||
 |
Uitvoering: Met 3 spaanbrekers, in spiraalvormige uitvoering. Met DP-ingelegd inboormes. Alle sneden zijn met gepolijst spaanvlak. Zowel rechts- als linksdraaiend leverbaar. Artikelnummers die eindigen op een "L" zijn linksdraaiend. Inclusief magnetische maatkaart t.b.v. eenvoudig instellen Z-maat. Gepatenteerd model. |
|
Toepassing: n = 18.000 - 24.000 min-¹ Vf = 10 - 18 m/min. (max. 30 m/min.) |
|
|
Voordelen: Het grote bereik van Z=3 zorgt voor eenvoudige bewerking. Met groot naslijpbaar gedeelte. |

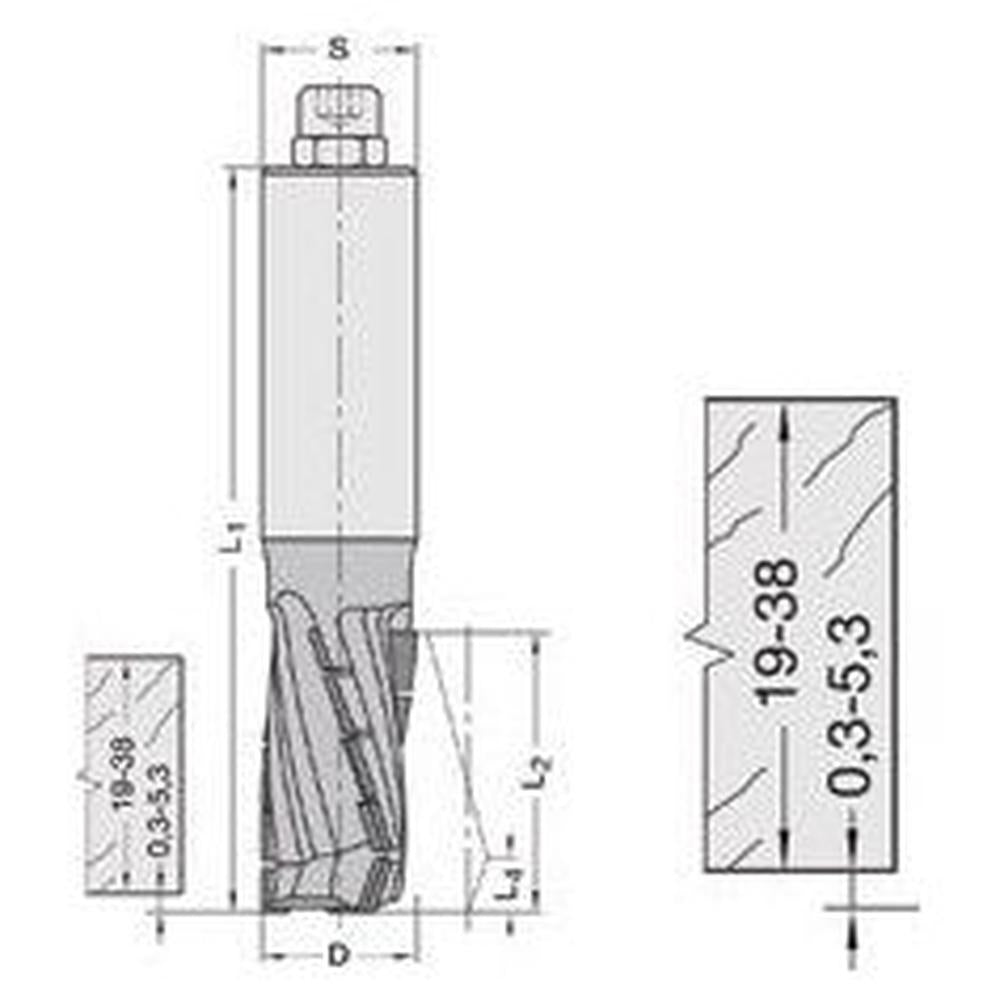

| Artikel-nr. | D mm |
L2 mm |
L4 mm |
L1 mm |
BH mm |
Schacht mm |
Instelschroef |
|---|---|---|---|---|---|---|---|
| 15552-9-18456 | 18 | 45 | 9 | 120 | 4,5 | 25 x 60 | M8 |
| 15552-9-18456-L | 18 | 45 | 9 | 120 | 4,5 | 25 x 60 | M8 |
| 15552-9-25456 | 25 | 45 | 9 | 120 | 4,5 | 25 x 60 | M8 |
| 15552-9-25456-L | 25 | 45 | 9 | 120 | 4,5 | 25 x 60 | M8 |
| Voorbeeld: | |||||||
 | |||||||
