| Diamant groeffrezen (DIANORM-DUO) | DP | Z=2 |
|
13700 / 13701 met DP-inboormes en 3-vleugels |
||
 |

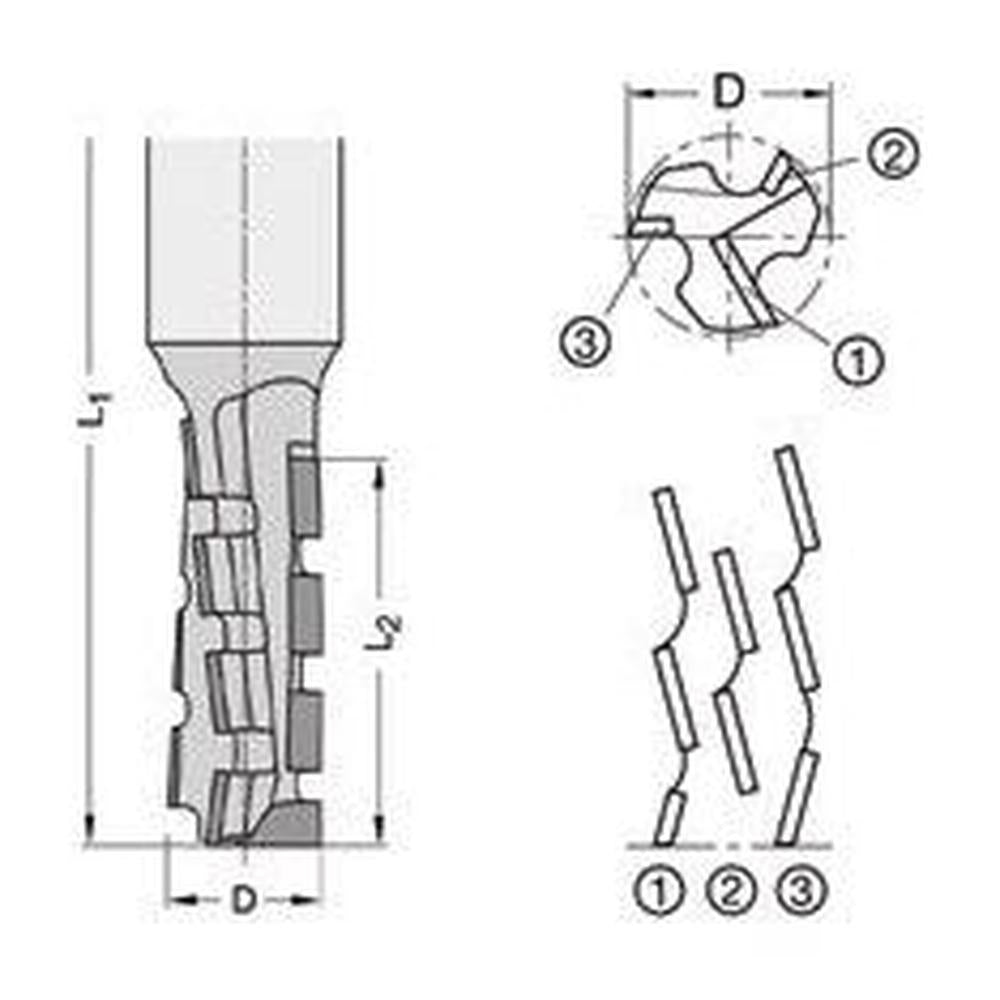

Uitvoering: Met drie spaanbrekers in spiraalvormige uitvoering. DP-messen in drie vleugels verzet gemonteerd (Z=2). Met DP-ingelegd inboormes. Zowel rechts- als linksdraaiend leverbaar. Artikelnummers die eindigen op een "L" zijn linksdraaiend. |
|
Toepassing: |
| Artikel-nr. |
D mm |
L2 mm |
L1 mm |
BH mm |
Schacht mm |
Instelschroef |
|---|---|---|---|---|---|---|
| 13700-9-20356 | 20 | 35/39* | 105 | 4,2 | 25 x 55 | M8 |
| 13700-9-20356-L | 20 | 35/39* | 105 | 4,2 | 25 x 55 | M8 |
| 13700-9-20486 | 20 | 48/52* | 120 | 4,2 | 25 x 55 | M8 |
| 13700-9-20486-L | 20 | 48/52* | 120 | 4,2 | 25 x 55 | M8 |
| 13701-9-20356 | 20 | 35/40* | 105 | 4,2 | 25 x 55 | M8 |
| 13701-9-20356-L | 20 | 35/40* | 105 | 4,2 | 25 x 55 | M8 |
| 13701-9-20486 | 20 | 50/55* | 120 | 4,2 | 25 x 55 | M8 |
| 13701-9-20486-L | 20 | 50/55* | 120 | 4,2 | 25 x 55 | M8 |
| * = De laatste 4 tot 5 mm aan de schachtkant is éénsnijdig (Z=1). | ||||||
