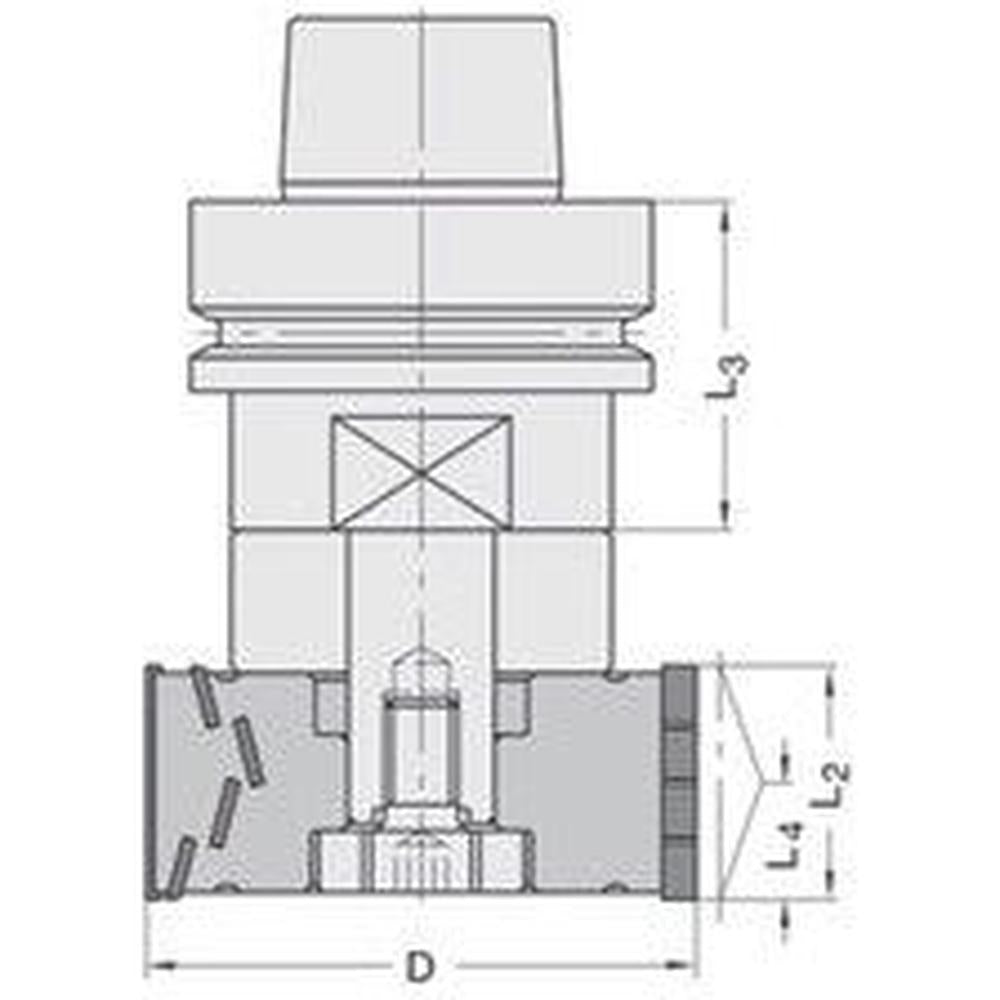

| Diamant kanten/Sponningfrezen | DP | Z=2+2 |
|
41510 met cylindrisch gat (zonder freesdoorn) |
||
 |
Uitvoering: Met Z=2 verdeeld over 8 vleugels, dubbelsnijdend. Kan zowel rechts- als linksdraaiend gebruikt worden. |
|||
| Frees L2 mm: |
d mm: |
Doorn L2 mm: |
Ringen mm: |
|
| 32 | 20 KN | 40 | 20 (D=50) | |
| 43 | 20 KN | 40 | 10 (D=50) | |
|
Toepassing: n = 12.000 - 18.000 min-¹ Vf = 8 - 20 m/min. Te gebruiken op freesdoornen met d=20 (zie hierboven). Klik hier voor de freesdoornen: freesdoornen. Voor passende tussenringen (zie hierboven) klik hier: tussenringen. |
||||
|
Voordelen: Met groot naslijpbaar gedeelte. |
||||
| Artikel-nr. |
D mm |
L2 mm |
d mm |
Z / F mm |
BH mm |
|---|---|---|---|---|---|
| 41510-9-75320 | 75 | 32 | 20 | 2 / 8 | 4,0 |
| 41510-9-75430 | 75 | 43 | 20 | 2 / 8 | 4,0 |
| Voorbeeld: | |||||
 | |||||
