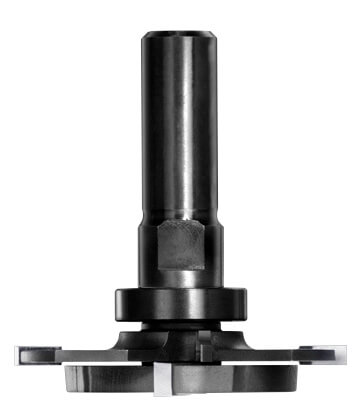

Wisselschacht uitvoering

Specificaties

• Merk: JSO
• Artikelnummer: 25185-5-20000
• EAN: 8717123293821
• Reserveronderdelen
• Onderdeel: 24195-0-08000
• Type: Losse spindel
• Opname (d) = 8,0 mm.
• Artikel wordt geleverd inclusief 1 spindel.
• Onderdeel: 39061-0-16020
• Type: Kogellager 20,0 mm
• Opname (d) = 8,0 mm.
• Artikel wordt geleverd inclusief 1 kogellager.
• Onderdeel: 24154-5-40050
• Type: Groefzaagje D=40,0 x 5,0 mm
• Asgat (d) = 8,0 mm verzonken.
• Artikel wordt geleverd inclusief 1 groefzaagje.
• Onderdeel: 24183-5-50030
• Type: Profielzaagje 50 x 3,0 mm, R=1,5 mm
• Opname (d) = 8,0 mm.
• Artikel wordt geleverd inclusief 1 fasezaagje.

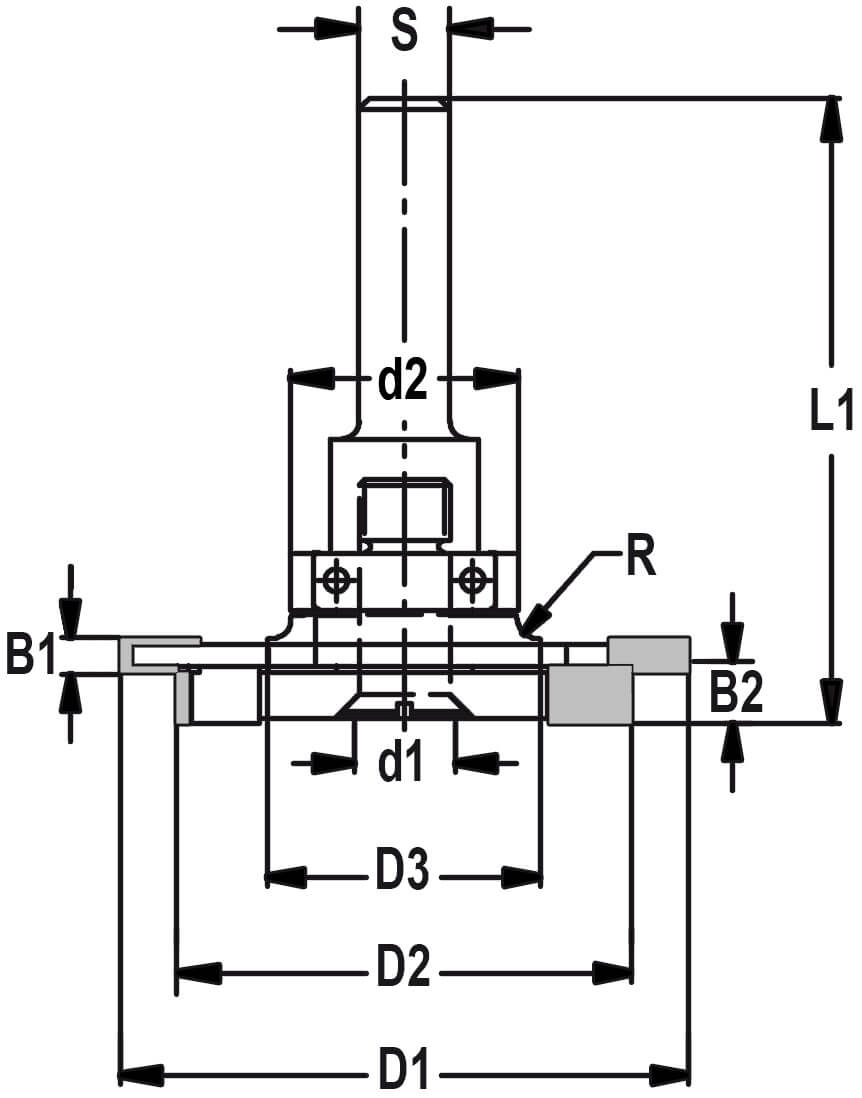

• Ø (D1) = 50,0 mm
• Ø (D2) = 40,0 mm
• Ø (D3) = 24,0 mm
• Dikte profielzaag (B1) = 3,0 mm
• Dikte groefzaag (B2) = 5,0 mm
• Radius groefzaag (R) = 1,5 mm
• Opname (d1) = 8,0 mm
• Lager (d2) = 20,0 mm
• Totale lengte (L1) = 55 mm
• Schacht = 10 mm
• Z=2
• Hardmetaal uitvoering (HW)

Productomschrijving

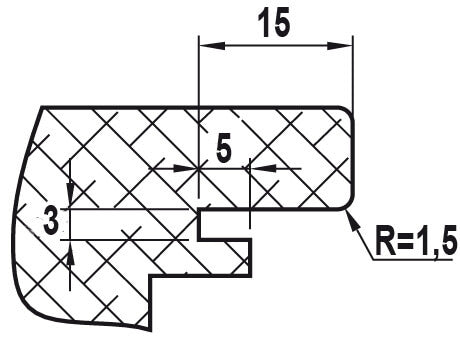

Deze frees is zeer geschikt voor het infrezen van afdichtingsprofielen

Te gebruiken t.b.v. Deventer profielen SP103 en SV103b

Het groefzaagje ligt vlak op de onderkant van de spindel. De moer van de spindel valt in het verzonken gat van het groefzaagje.

Hierdoor kunt u zeer nauwkeurig werken zonder dat aan de onderzijde van dit artikel iets in de weg zit bij uw werkzaamheden

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Origineel JSO gereedschap, geleverd via Trasco. Vragen over het juiste gereedschap? MZS Gereedschap in Hillegom helpt je graag.
