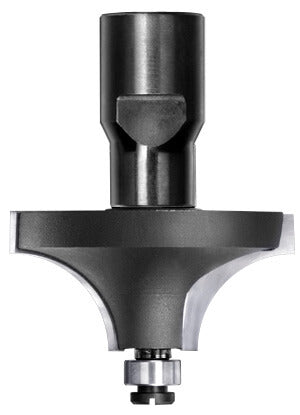

Wisselschacht uitvoering

Specificaties

• Merk: JSO
• Artikelnummer: 24608-5-42015
• EAN: 8717123235517
• Reserveronderdelen
• Onderdeel: 39064-0-09000
• Type: Lager compleet 9 mm
• Afname per stuk.
• Frees is voorzien van 1 lager.

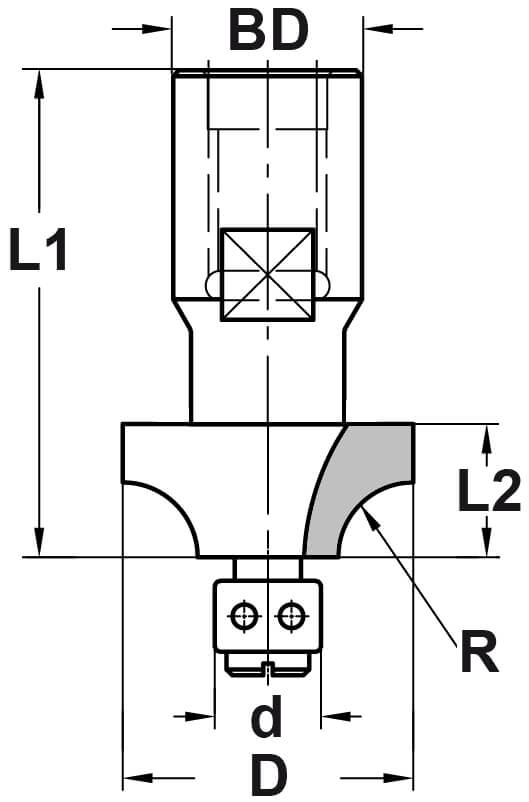

• Radius (R) = 15,0 mm
• Ø (D) = 44,0 mm
• Lager (d) = 9,0 mm
• Snijlengte (L2) = 21,0 mm
• Totale lengte (L1) = 61 mm
• Aansluiting = Binnendraad M12 x 1
• Z=2
• Hardmetaal uitvoering (HW)

Productomschrijving

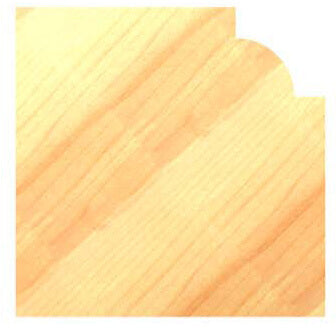

Maak met deze frees een duivenjager profiel

Het rechte vlak naast het lager is 1,5 mm aan beide zijden

Dit is dus vanaf het lager naar de radius toe

Het rechte vlak aan de bovenzijde van de radius (richting de schacht) is 6 mm lang

De L2-maat is 21 mm, waarvan 15 mm de radius bedraagt

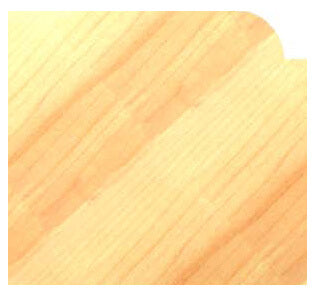

Zet een groter lager op deze frees (artikel 39064-0-09014, lager 14 mm) en u creëert een afrondprofiel

Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Het lager op deze frees is eenvoudig te wisselen met een platte schroevendraaier

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient te allen tijde goed aangedraaid te zijn op de draad van de freesmachine

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads
