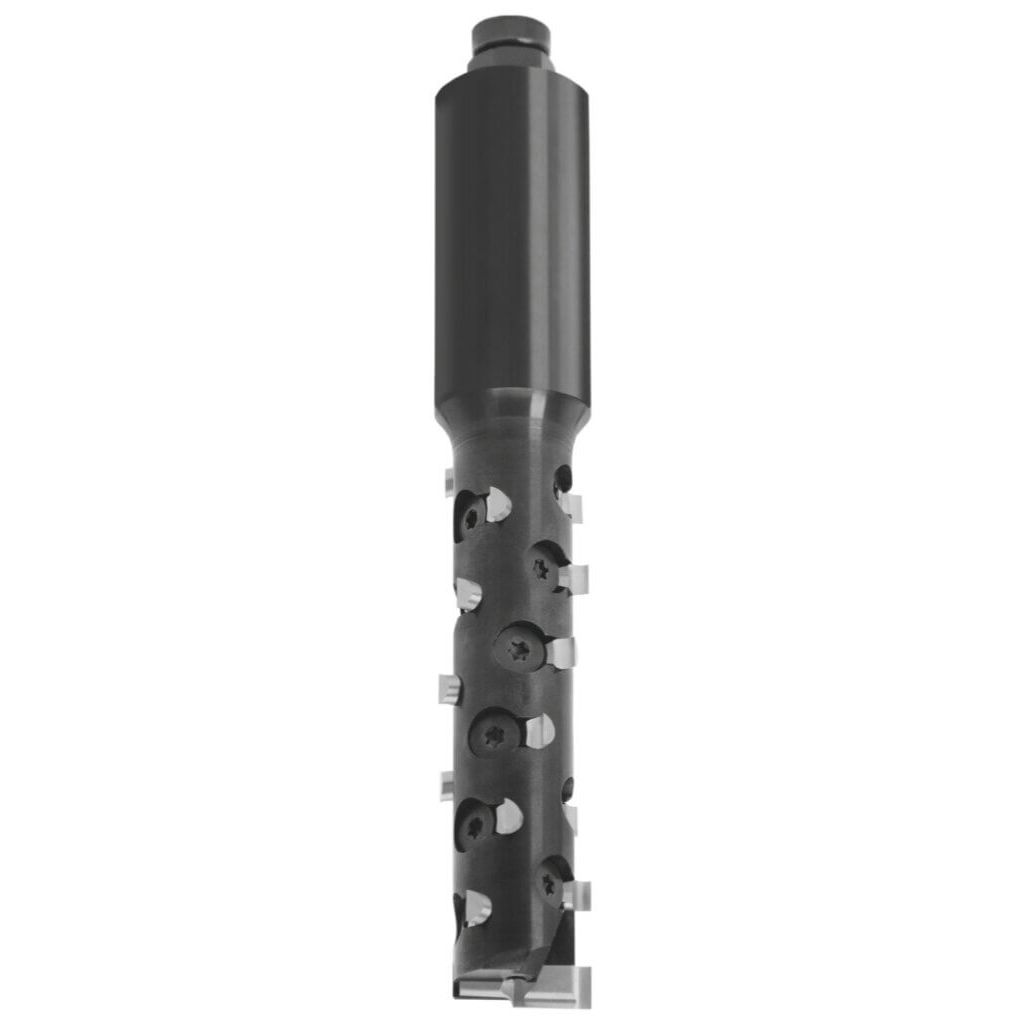

Volhardmetaal wisselstiften en HW-inboormes

Artikelnummer: 20300-5-20425
Verpakt per: 1 stuk / koker

Specificaties

• Ø (D) = 20 mm
• Snijlengte (L2) = 42 mm
• Lengte (L3) = 48 mm
• Totale lengte (L1) = 118 mm
• Schacht (S) = 20 x 55 mm (M8)
• Z=3+1
• Hardmetaal uitvoering (HW)
• MEC
• Rechtsdraaiend

Reserveronderdelen

Onderdeel: 72090-6-10050-0

• Type: HW-wisselstift recht
• L1=5,5 mm
• Frees wordt geleverd inclusief 9 wisselstiften.
• Per 20 stuks bij te bestellen.

Onderdeel: 72090-6-10050-1

• Type: HW-wisselstift schuin naar boven
• L1=5,5 mm
• Optioneel te bestellen.
• Afname per 20 stuks.

Onderdeel: 72090-6-10050-2

• Type: HW-wisselstift schuin naar beneden
• L1=5,5 mm
• Optioneel te bestellen.
• Afname per 20 stuks.

Onderdeel: 72095-6-20000

• Type: HW-inboormes
• Afname per 2 stuks.
• Frees wordt geleverd inclusief 1 inboormes.

Onderdeel: 39085-0-03055

• Type: Torxbout M3,0 x 5,5 (TX 9)
• Afname per torx-bout.
• Frees is voorzien van 9x deze torx-bout (t.b.v. wisselstiften).

Onderdeel: 39084-0-03089

• Type: Torxbout M3,0 x 8,0 (TX 9)
• Afname per torx-bout.
• Frees is voorzien van 1x deze torx-bout (t.b.v. inboormes).

Onderdeel: 39078-0-03009

• Type: Torx-schroevendraaier M3,0 (TX 9)
• Afname per torx-schroevendraaier.
• Frees wordt geleverd inclusief 1 torx-schroevendraaier.

Productomschrijving

Uitvoering:
Geronde body met 3 rijen snijkanten. Met 9 verwisselbare VHW-wisselstiften en één HW inboormes. Standaarduitrusting met axiaal evenwijdige (rechte) wisselstiften. Op aanvraag leverbaar met wisselstiften in hoek naar boven of beneden lopend (zie reservedelen). Deze kunnen op elke hoogte worden gebruikt. Fijne doorsnede door de spiraalvormige versprongen opstelling van de verwisselbare stiften. Meerdere keren naslijpbaar. Met het gepatenteerde messenspansysteem kunt u zeer snel wisselen van stift zonder instelproblemen. Met instelschroef M8 en voor mechanische doorvoer (MEC) geschikt.

Toepassing:
Voor het groeven, kopiëren, op maat snijden, uitsnijden enz. van hout en plaatmateriaal van verschillende samenstellingen op CNC-machines. Lage snijdruk door fijne spaanverdeling. Een erg soepele loop vanwege de gesloten body. Dankzij het HW inboormes ook onder een hoek te gebruiken. Geschikt om mee in te boren.

• Voortreffelijke verspaning
• Geringe snijdruk
• Gereduceerd breukgevaar
• Meermaals naslijpbaar
• Inboren mogelijk door HW-inboormes

Insteladvies:
n max = 24.000 min-¹

Belangrijke opmerking:
Bij het verwerken van kleinere materiaaldiktes met frezen die een aanzienlijk langere snijlengte hebben moet zo dicht mogelijk bij de schacht gewerkt worden om een verhoogd risico op breuk te voorkomen. Indien mogelijk frezen met een kortere snijlengte gebruiken.
