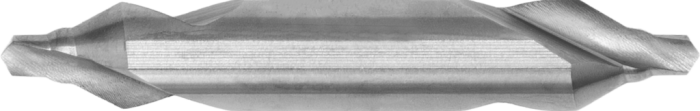

De Phantom HSS Centerboor DIN 333-W 60° is een specialistisch precisiegereedschap, ontworpen volgens een geavanceerde norm. Dit 'W'-type onderscheidt zich door de geïntegreerde kraag bij de overgang naar de schacht. Deze kraag versterkt de punt aanzienlijk, wat de breukstabiliteit ten goede komt. Daarnaast verbetert de kraag de spaanafvoer en vergemakkelijkt het de smering (koeling) direct op de snijzone. Dit gereedschap is primair bedoeld voor het creëren van een uiterst nauwkeurig 60° centergat ter ondersteuning van een werkstuk tussen centers op een draaibank.
Maten en specificaties
| Artikelnummer | d1 | d2 | l1 |
|---|---|---|---|
| 152000530 | 0.5 mm | 3 mm | 31 mm |
| 152000531 | 0.5 mm | 3.15 mm | 25 mm |
| 152000735 | 0.75 mm | 3.5 mm | 35 mm |
| 152000831 | 0.8 mm | 3.15 mm | 25 mm |
| 152001031 | 1 mm | 3.15 mm | 31 mm |
| 152001040 | 1 mm | 4 mm | 35 mm |
| 152001231 | 1.25 mm | 3.15 mm | 31 mm |
| 152001240 | 1.25 mm | 4 mm | 35 mm |
| 152001550 | 1.5 mm | 5 mm | 40 mm |
| 152001640 | 1.6 mm | 4 mm | 35 mm |
| 152001650 | 1.6 mm | 5 mm | 40 mm |
| 152002050 | 2 mm | 5 mm | 40 mm |
| 152002060 | 2 mm | 6 mm | 45 mm |
| 152002063 | 2 mm | 6.3 mm | 45 mm |
| 152002563 | 2.5 mm | 6.3 mm | 45 mm |
| 152002580 | 2.5 mm | 8 mm | 50 mm |
| 152003080 | 3 mm | 8 mm | 50 mm |
| 152003090 | 3 mm | 10 mm | 55 mm |
| 152003180 | 3.15 mm | 8 mm | 50 mm |
| 152003190 | 3.15 mm | 10 mm | 55 mm |
| 152004010 | 4 mm | 10 mm | 55 mm |
| 152004012 | 4 mm | 12 mm | 63 mm |
| 152004013 | 4 mm | 12.5 mm | 63 mm |
| 152005012 | 5 mm | 12 mm | 63 mm |
| 152005013 | 5 mm | 12.5 mm | 63 mm |
| 152005014 | 5 mm | 14 mm | 69 mm |
| 152005016 | 5 mm | 16 mm | 71 mm |
| 152006018 | 6 mm | 18 mm | 77 mm |
| 152006316 | 6.3 mm | 16 mm | 71 mm |
| 152006320 | 6.3 mm | 20 mm | 80 mm |
| 152008020 | 8 mm | 20 mm | 80 mm |
| 152009025 | 10 mm | 25 mm | 100 mm |
