De Phantom HSS Conische Pengatboor, vervaardigd volgens DIN 1898-A, is een specialistisch precisiegereedschap voor het betrouwbaar aanmaken van gaten voor conische penverbindingen. Dit HSS-gereedschap is essentieel voor een maatvaste passing en is ontworpen met een exacte coniciteit van 1:50. De boor is voorzien van een cilindrische schacht. Dankzij de verdunde punt en de standaard 118° tophoek, biedt deze boor een lichte aanzet en nauwkeurige centrering. Dit gereedschap legt de basis voor een perfecte verbinding en is de standaard voor het perfect voorboren voor de pengatruimer.

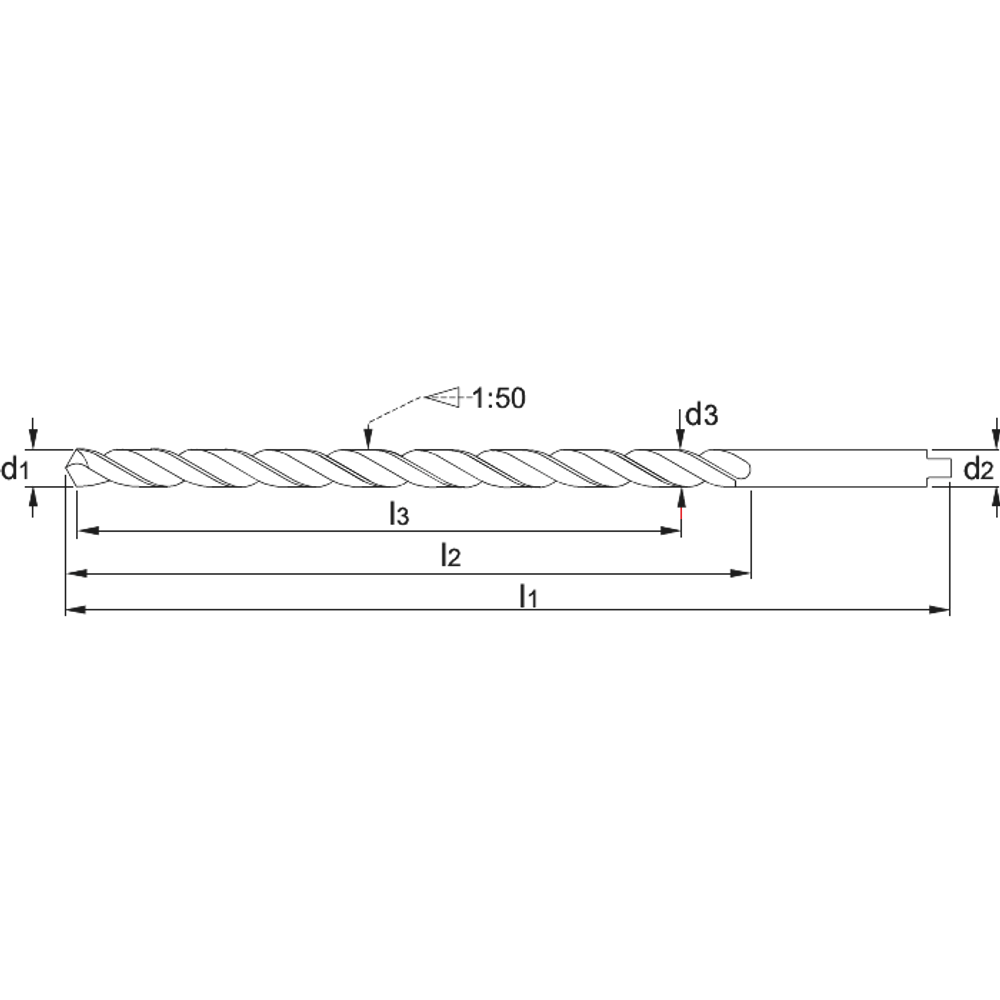

Maten en specificaties
| Artikelnummer | d1 | d3 | l2 | l1 | d2 |
|---|---|---|---|---|---|
| 132000300 | 2.84 mm | 4.25 mm | 63 mm | 100 mm | 4 mm |
| 132000400 | 3.78 mm | 5.45 mm | 74 mm | 112 mm | 5 mm |
| 132000500 | 4.7 mm | 6.58 mm | 81 mm | 122 mm | 6.3 mm |
| 132000600 | 5.71 mm | 8.25 mm | 114 mm | 160 mm | 8 mm |
| 132000800 | 7.64 mm | 11.11 mm | 157 mm | 207 mm | 10 mm |
| 132001000 | 9.65 mm | 13.79 mm | 190 mm | 245 mm | 12.5 mm |
