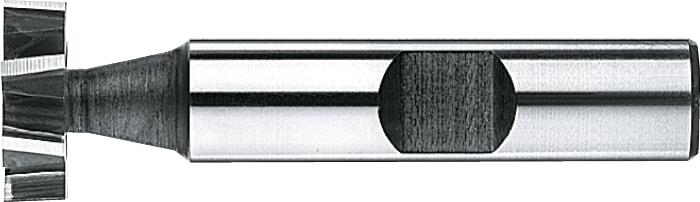

Deze Phantom HSS-E schijfspiefrees is specifiek ontworpen voor het vervaardigen van Woodruff-verbindingen, waarbij een halfronde spie in een as wordt gemonteerd. De term Woodruff verwijst naar deze karakteristieke halvemaanvormige uitsparing. Dankzij de cilindrische schacht met Weldon-opspanvlak (DIN 1835-B) profiteer je van snel en zeker opspannen. Dit geslepen gereedschap met kruisvertanding biedt je een stabiele verspaning en een nauwkeurige afwerking van de spiebaan.
Maten en specificaties
| Artikelnummer | d1 | l2 | l1 | d2 | z |
|---|---|---|---|---|---|
| 365101020 | 10.5 mm | 2 mm | 50 mm | 6 mm | 6 |
| 365101025 | 10.5 mm | 2.5 mm | 50 mm | 6 mm | 6 |
| 365101030 | 10.5 mm | 3 mm | 50 mm | 6 mm | 6 |
| 365101320 | 13.5 mm | 2 mm | 56 mm | 10 mm | 6 |
| 365101330 | 13.5 mm | 3 mm | 56 mm | 10 mm | 6 |
| 365101340 | 13.5 mm | 4 mm | 56 mm | 10 mm | 6 |
| 365101630 | 16.5 mm | 3 mm | 56 mm | 10 mm | 6 |
| 365101640 | 16.5 mm | 4 mm | 56 mm | 10 mm | 6 |
| 365101650 | 16.5 mm | 5 mm | 56 mm | 10 mm | 6 |
| 365101930 | 19.5 mm | 3 mm | 63 mm | 10 mm | 8 |
| 365101940 | 19.5 mm | 4 mm | 63 mm | 10 mm | 8 |
| 365101950 | 19.5 mm | 5 mm | 63 mm | 10 mm | 8 |
| 365101960 | 19.5 mm | 6 mm | 63 mm | 10 mm | 8 |
| 365102240 | 22.5 mm | 4 mm | 63 mm | 10 mm | 8 |
| 365102250 | 22.5 mm | 5 mm | 63 mm | 10 mm | 8 |
| 365102260 | 22.5 mm | 6 mm | 63 mm | 10 mm | 8 |
