De Phantom HSS-E Spiraalboor DIN 338 is een korte, gebronsde boor met cilindrische schacht van premium kwaliteit, uitermate geschikt voor de bewerking van roestvast staal (RVS). Vanaf een diameter van 2,0 mm is deze voorzien van een nauwkeurige kruisaanslijping en een tophoek van 135°, waardoor voorcentreren in veel gevallen overbodig is. Deze combinatie garandeert een snelle en nauwkeurige positionering van het boorgat, evenals een efficiënte spaanafvoer. De korte uitvoering draagt bij aan een verhoogde stabiliteit tijdens het boorproces.

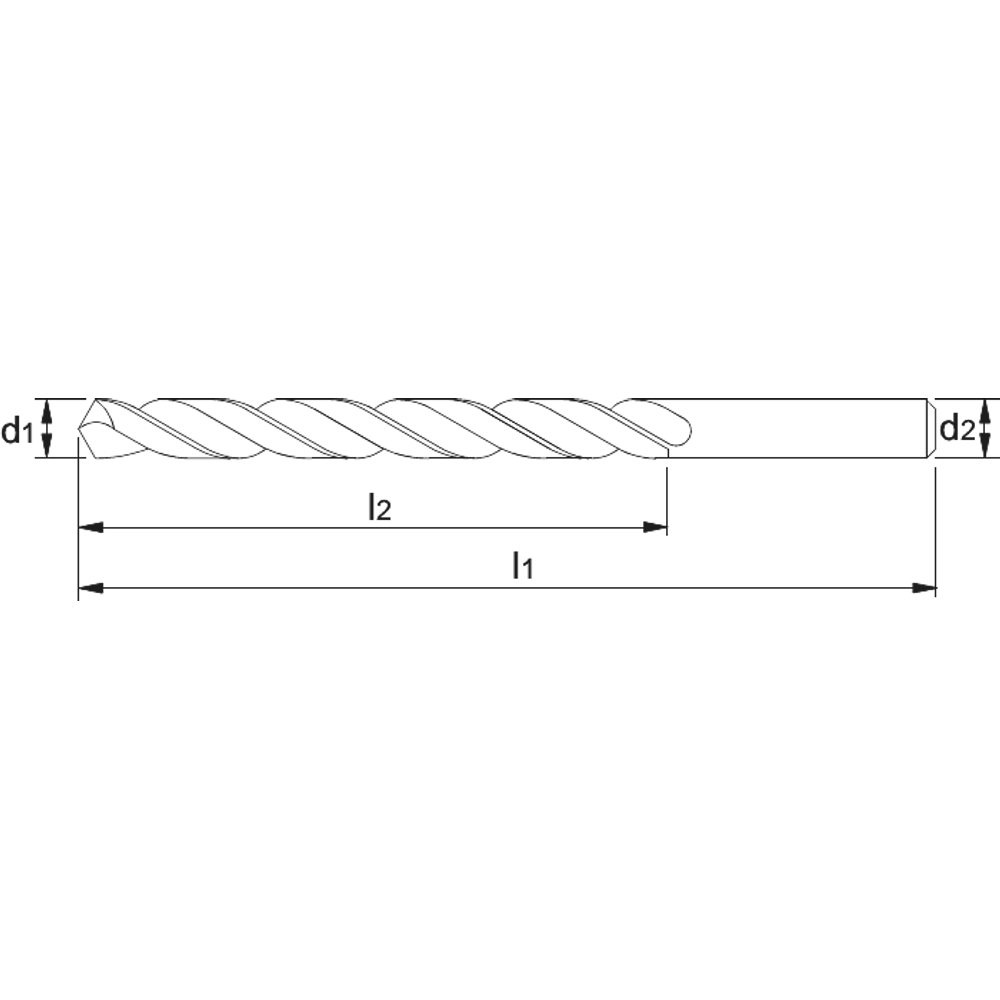

Maten en specificaties
| Artikelnummer | d1 | l2 | l1 | d2 |
|---|---|---|---|---|
| 115000020 | 0.2 mm | 2.5 mm | 19 mm | 0.2 mm |
| 115000025 | 0.25 mm | 3 mm | 19 mm | 0.25 mm |
| 115000030 | 0.3 mm | 3 mm | 19 mm | 0.3 mm |
| 115000040 | 0.4 mm | 5 mm | 20 mm | 0.4 mm |
| 115000045 | 0.45 mm | 5 mm | 20 mm | 0.45 mm |
| 115000050 | 0.5 mm | 6 mm | 22 mm | 0.5 mm |
| 115000060 | 0.6 mm | 7 mm | 24 mm | 0.6 mm |
| 115000065 | 0.65 mm | 8 mm | 26 mm | 0.65 mm |
| 115000070 | 0.7 mm | 9 mm | 28 mm | 0.7 mm |
| 115000075 | 0.75 mm | 9 mm | 28 mm | 0.75 mm |
| 115000080 | 0.8 mm | 10 mm | 30 mm | 0.8 mm |
| 115000090 | 0.9 mm | 11 mm | 32 mm | 0.9 mm |
| 115000095 | 0.95 mm | 11 mm | 32 mm | 0.95 mm |
| 115000100 | 1 mm | 12 mm | 34 mm | 1 mm |
| 115000110 | 1.1 mm | 14 mm | 36 mm | 1.1 mm |
| 115000120 | 1.2 mm | 16 mm | 38 mm | 1.2 mm |
| 115000125 | 1.25 mm | 16 mm | 38 mm | 1.25 mm |
| 115000130 | 1.3 mm | 16 mm | 38 mm | 1.3 mm |
| 115000140 | 1.4 mm | 18 mm | 40 mm | 1.4 mm |
| 115000150 | 1.5 mm | 18 mm | 40 mm | 1.5 mm |
| 115000160 | 1.6 mm | 20 mm | 43 mm | 1.6 mm |
| 115000170 | 1.7 mm | 20 mm | 43 mm | 1.7 mm |
| 115000175 | 1.75 mm | 22 mm | 46 mm | 1.75 mm |
| 115000180 | 1.8 mm | 22 mm | 46 mm | 1.8 mm |
| 115000190 | 1.9 mm | 22 mm | 46 mm | 1.9 mm |
| 115000200 | 2 mm | 24 mm | 49 mm | 2 mm |
| 115000205 | 2.05 mm | 24 mm | 49 mm | 2.05 mm |
| 115000210 | 2.1 mm | 24 mm | 49 mm | 2.1 mm |
| 115000220 | 2.2 mm | 27 mm | 53 mm | 2.2 mm |
| 115000225 | 2.25 mm | 27 mm | 53 mm | 2.25 mm |
| 115000230 | 2.3 mm | 27 mm | 53 mm | 2.3 mm |
| 115000240 | 2.4 mm | 30 mm | 57 mm | 2.4 mm |
| 115000250 | 2.5 mm | 30 mm | 57 mm | 2.5 mm |
| 115000260 | 2.6 mm | 30 mm | 57 mm | 2.6 mm |
| 115000270 | 2.7 mm | 33 mm | 61 mm | 2.7 mm |
| 115000275 | 2.75 mm | 33 mm | 61 mm | 2.75 mm |
| 115000280 | 2.8 mm | 33 mm | 61 mm | 2.8 mm |
| 115000290 | 2.9 mm | 33 mm | 61 mm | 2.9 mm |
| 115000300 | 3 mm | 33 mm | 61 mm | 3 mm |
| 115000310 | 3.1 mm | 36 mm | 65 mm | 3.1 mm |
| 115000320 | 3.2 mm | 36 mm | 65 mm | 3.2 mm |
| 115000325 | 3.25 mm | 36 mm | 65 mm | 3.25 mm |
| 115000330 | 3.3 mm | 36 mm | 65 mm | 3.3 mm |
| 115000340 | 3.4 mm | 39 mm | 70 mm | 3.4 mm |
| 115000350 | 3.5 mm | 39 mm | 70 mm | 3.5 mm |
| 115000360 | 3.6 mm | 39 mm | 70 mm | 3.6 mm |
| 115000370 | 3.7 mm | 39 mm | 70 mm | 3.7 mm |
| 115000375 | 3.75 mm | 39 mm | 70 mm | 3.75 mm |
| 115000380 | 3.8 mm | 43 mm | 75 mm | 3.8 mm |
| 115000390 | 3.9 mm | 43 mm | 75 mm | 3.9 mm |
| 115000400 | 4 mm | 43 mm | 75 mm | 4 mm |
| 115000410 | 4.1 mm | 43 mm | 75 mm | 4.1 mm |
| 115000420 | 4.2 mm | 43 mm | 75 mm | 4.2 mm |
| 115000425 | 4.25 mm | 43 mm | 75 mm | 4.25 mm |
| 115000430 | 4.3 mm | 47 mm | 80 mm | 4.3 mm |
| 115000440 | 4.4 mm | 47 mm | 80 mm | 4.4 mm |
| 115000450 | 4.5 mm | 47 mm | 80 mm | 4.5 mm |
| 115000460 | 4.6 mm | 47 mm | 80 mm | 4.6 mm |
| 115000465 | 4.65 mm | 47 mm | 80 mm | 4.65 mm |
| 115000470 | 4.7 mm | 47 mm | 80 mm | 4.7 mm |
| 115000475 | 4.75 mm | 47 mm | 80 mm | 4.75 mm |
| 115000480 | 4.8 mm | 52 mm | 86 mm | 4.8 mm |
| 115000490 | 4.9 mm | 52 mm | 86 mm | 4.9 mm |
| 115000500 | 5 mm | 52 mm | 86 mm | 5 mm |
| 115000510 | 5.1 mm | 52 mm | 86 mm | 5.1 mm |
| 115000520 | 5.2 mm | 52 mm | 86 mm | 5.2 mm |
| 115000525 | 5.25 mm | 52 mm | 86 mm | 5.25 mm |
| 115000530 | 5.3 mm | 52 mm | 86 mm | 5.3 mm |
| 115000540 | 5.4 mm | 57 mm | 93 mm | 5.4 mm |
| 115000550 | 5.5 mm | 57 mm | 93 mm | 5.5 mm |
| 115000555 | 5.55 mm | 57 mm | 93 mm | 5.55 mm |
| 115000560 | 5.6 mm | 57 mm | 93 mm | 5.6 mm |
| 115000570 | 5.7 mm | 57 mm | 93 mm | 5.7 mm |
| 115000575 | 5.75 mm | 57 mm | 93 mm | 5.75 mm |
| 115000580 | 5.8 mm | 57 mm | 93 mm | 5.8 mm |
| 115000590 | 5.9 mm | 57 mm | 93 mm | 5.9 mm |
| 115000600 | 6 mm | 57 mm | 93 mm | 6 mm |
| 115000610 | 6.1 mm | 63 mm | 101 mm | 6.1 mm |
| 115000620 | 6.2 mm | 63 mm | 101 mm | 6.2 mm |
| 115000625 | 6.25 mm | 63 mm | 101 mm | 6.25 mm |
| 115000630 | 6.3 mm | 63 mm | 101 mm | 6.3 mm |
| 115000635 | 6.35 mm | 63 mm | 101 mm | 6.35 mm |
| 115000640 | 6.4 mm | 63 mm | 101 mm | 6.4 mm |
| 115000650 | 6.5 mm | 63 mm | 101 mm | 6.5 mm |
| 115000660 | 6.6 mm | 63 mm | 101 mm | 6.6 mm |
| 115000670 | 6.7 mm | 63 mm | 101 mm | 6.7 mm |
| 115000675 | 6.75 mm | 69 mm | 109 mm | 6.75 mm |
| 115000680 | 6.8 mm | 69 mm | 109 mm | 6.8 mm |
| 115000690 | 6.9 mm | 69 mm | 109 mm | 6.9 mm |
| 115000700 | 7 mm | 69 mm | 109 mm | 7 mm |
| 115000710 | 7.1 mm | 69 mm | 109 mm | 7.1 mm |
| 115000720 | 7.2 mm | 69 mm | 109 mm | 7.2 mm |
| 115000725 | 7.25 mm | 69 mm | 109 mm | 7.25 mm |
| 115000730 | 7.3 mm | 69 mm | 109 mm | 7.3 mm |
| 115000740 | 7.4 mm | 69 mm | 109 mm | 7.4 mm |
| 115000750 | 7.5 mm | 69 mm | 109 mm | 7.5 mm |
| 115000760 | 7.6 mm | 75 mm | 117 mm | 7.6 mm |
| 115000770 | 7.7 mm | 75 mm | 117 mm | 7.7 mm |
| 115000775 | 7.75 mm | 75 mm | 117 mm | 7.75 mm |
| 115000780 | 7.8 mm | 75 mm | 117 mm | 7.8 mm |
| 115000790 | 7.9 mm | 75 mm | 117 mm | 7.9 mm |
| 115000800 | 8 mm | 75 mm | 117 mm | 8 mm |
| 115000810 | 8.1 mm | 75 mm | 117 mm | 8.1 mm |
| 115000820 | 8.2 mm | 75 mm | 117 mm | 8.2 mm |
| 115000825 | 8.25 mm | 75 mm | 117 mm | 8.25 mm |
| 115000830 | 8.3 mm | 75 mm | 117 mm | 8.3 mm |
| 115000840 | 8.4 mm | 75 mm | 117 mm | 8.4 mm |
| 115000850 | 8.5 mm | 75 mm | 117 mm | 8.5 mm |
| 115000860 | 8.6 mm | 81 mm | 125 mm | 8.6 mm |
| 115000870 | 8.7 mm | 81 mm | 125 mm | 8.7 mm |
| 115000875 | 8.75 mm | 81 mm | 125 mm | 8.75 mm |
| 115000880 | 8.8 mm | 81 mm | 125 mm | 8.8 mm |
| 115000890 | 8.9 mm | 81 mm | 125 mm | 8.9 mm |
| 115000900 | 9 mm | 81 mm | 125 mm | 9 mm |
| 115000910 | 9.1 mm | 81 mm | 125 mm | 9.1 mm |
| 115000920 | 9.2 mm | 81 mm | 125 mm | 9.2 mm |
| 115000925 | 9.25 mm | 81 mm | 125 mm | 9.25 mm |
| 115000930 | 9.3 mm | 81 mm | 125 mm | 9.3 mm |
| 115000940 | 9.4 mm | 81 mm | 125 mm | 9.4 mm |
| 115000950 | 9.5 mm | 81 mm | 125 mm | 9.5 mm |
| 115000960 | 9.6 mm | 87 mm | 133 mm | 9.6 mm |
| 115000970 | 9.7 mm | 87 mm | 133 mm | 9.7 mm |
| 115000975 | 9.75 mm | 87 mm | 133 mm | 9.75 mm |
| 115000980 | 9.8 mm | 87 mm | 133 mm | 9.8 mm |
| 115000990 | 9.9 mm | 87 mm | 133 mm | 9.9 mm |
| 115001000 | 10 mm | 87 mm | 133 mm | 10 mm |
| 115001010 | 10.1 mm | 87 mm | 133 mm | 10.1 mm |
| 115001020 | 10.2 mm | 87 mm | 133 mm | 10.2 mm |
| 115001025 | 10.25 mm | 87 mm | 133 mm | 10.25 mm |
| 115001030 | 10.3 mm | 87 mm | 133 mm | 10.3 mm |
| 115001040 | 10.4 mm | 87 mm | 133 mm | 10.4 mm |
| 115001050 | 10.5 mm | 87 mm | 133 mm | 10.5 mm |
| 115001060 | 10.6 mm | 87 mm | 133 mm | 10.6 mm |
| 115001070 | 10.7 mm | 94 mm | 142 mm | 10.7 mm |
| 115001080 | 10.8 mm | 94 mm | 142 mm | 10.8 mm |
| 115001100 | 11 mm | 94 mm | 142 mm | 11 mm |
| 115001110 | 11.1 mm | 94 mm | 142 mm | 11.1 mm |
| 115001120 | 11.2 mm | 94 mm | 142 mm | 11.2 mm |
| 115001130 | 11.3 mm | 94 mm | 142 mm | 11.3 mm |
| 115001140 | 11.4 mm | 94 mm | 142 mm | 11.4 mm |
| 115001150 | 11.5 mm | 94 mm | 142 mm | 11.5 mm |
| 115001160 | 11.6 mm | 94 mm | 142 mm | 11.6 mm |
| 115001170 | 11.7 mm | 94 mm | 142 mm | 11.7 mm |
| 115001175 | 11.75 mm | 94 mm | 142 mm | 11.75 mm |
| 115001180 | 11.8 mm | 94 mm | 142 mm | 11.8 mm |
| 115001190 | 11.9 mm | 101 mm | 151 mm | 11.9 mm |
| 115001200 | 12 mm | 101 mm | 151 mm | 12 mm |
| 115001210 | 12.1 mm | 101 mm | 151 mm | 12.1 mm |
| 115001220 | 12.2 mm | 101 mm | 151 mm | 12.2 mm |
| 115001230 | 12.3 mm | 101 mm | 151 mm | 12.3 mm |
| 115001240 | 12.4 mm | 101 mm | 151 mm | 12.4 mm |
| 115001250 | 12.5 mm | 101 mm | 151 mm | 12.5 mm |
| 115001260 | 12.6 mm | 101 mm | 151 mm | 12.6 mm |
| 115001270 | 12.7 mm | 101 mm | 151 mm | 12.7 mm |
| 115001280 | 12.8 mm | 101 mm | 151 mm | 12.8 mm |
| 115001290 | 12.9 mm | 101 mm | 151 mm | 12.9 mm |
| 115001300 | 13 mm | 101 mm | 151 mm | 13 mm |
| 115001310 | 13.1 mm | 101 mm | 151 mm | 13.1 mm |
| 115001350 | 13.5 mm | 108 mm | 160 mm | 13.5 mm |
| 115001400 | 14 mm | 108 mm | 160 mm | 14 mm |
| 115001450 | 14.5 mm | 114 mm | 169 mm | 14.5 mm |
| 115001500 | 15 mm | 114 mm | 169 mm | 15 mm |
| 115001510 | 15.1 mm | 120 mm | 178 mm | 15.1 mm |
| 115001550 | 15.5 mm | 120 mm | 178 mm | 15.5 mm |
| 115001600 | 16 mm | 120 mm | 178 mm | 16 mm |
| 115001650 | 16.5 mm | 125 mm | 184 mm | 16.5 mm |
| 115001690 | 16.9 mm | 125 mm | 184 mm | 16.9 mm |
| 115001700 | 17 mm | 125 mm | 184 mm | 17 mm |
| 115001750 | 17.5 mm | 130 mm | 191 mm | 17.5 mm |
| 115001800 | 18 mm | 130 mm | 191 mm | 18 mm |
| 115001850 | 18.5 mm | 135 mm | 198 mm | 18.5 mm |
| 115001890 | 18.9 mm | 135 mm | 198 mm | 18.9 mm |
| 115001900 | 19 mm | 135 mm | 198 mm | 19 mm |
| 115001950 | 19.5 mm | 140 mm | 205 mm | 19.5 mm |
| 115002000 | 20 mm | 140 mm | 205 mm | 20 mm |
