De Phantom HSS-E spiraalboor DIN 338 is door zijn kobaltlegering en unieke Step-point geometrie uitermate geschikt voor RVS plaatmateriaal. Deze geometrie zorgt voor een ideale krachtverdeling, wat resulteert in perfect ronde, braamarme gaten. De 118° tophoek met kruisaanslijping garandeert een nauwkeurige centrering. De stoomontlaten finish voorkomt koudlas, terwijl de drievlaks schacht (vanaf 4 mm) slippen in de boorkop effectief tegengaat voor een stabiele verspaning.
Maten en specificaties

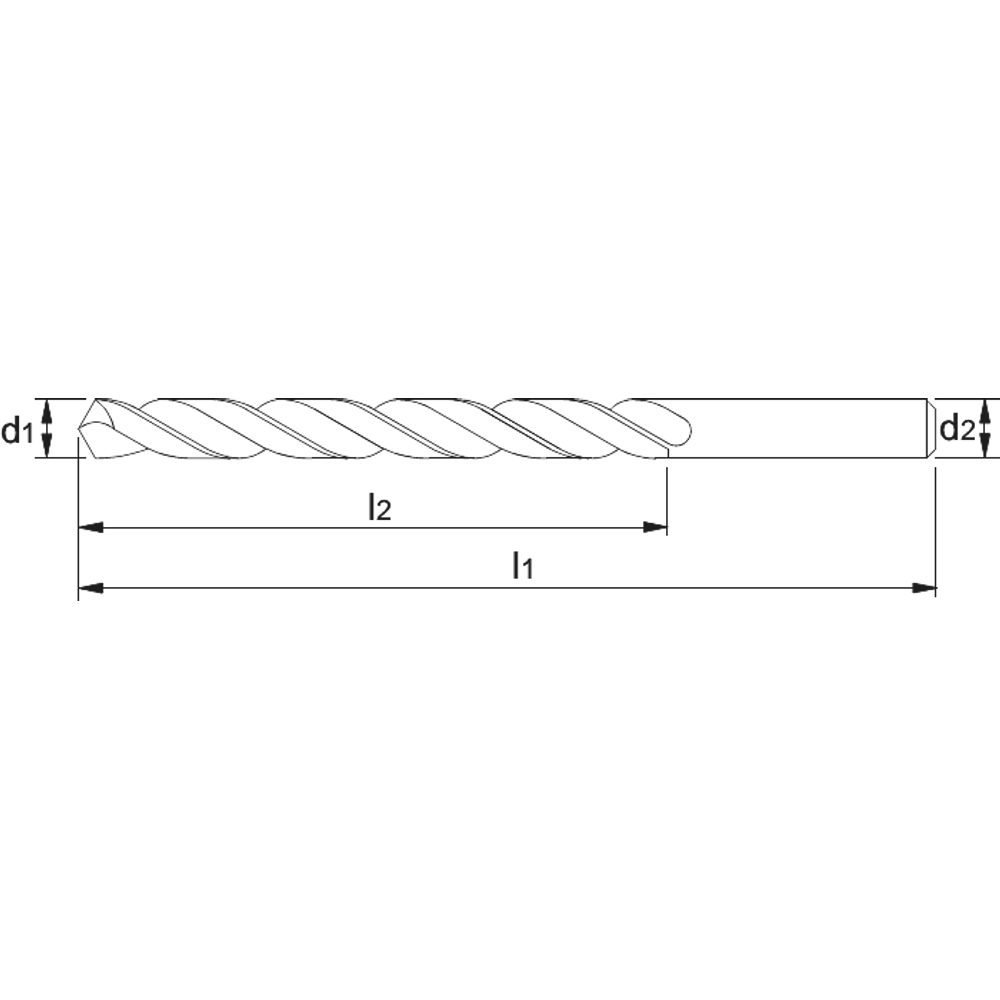

| Artikelnummer | d1 | l2 | l1 | d2 | Schachttype |
|---|---|---|---|---|---|
| 114470100 | 1 mm | 12 mm | 34 mm | 1 mm | Cilindrisch |
| 114470150 | 1.5 mm | 18 mm | 40 mm | 1.5 mm | Cilindrisch |
| 114470200 | 2 mm | 24 mm | 49 mm | 2 mm | Cilindrisch |
| 114470250 | 2.5 mm | 30 mm | 57 mm | 2.5 mm | Cilindrisch |
| 114470300 | 3 mm | 33 mm | 61 mm | 3 mm | Cilindrisch |
| 114470320 | 3.2 mm | 36 mm | 65 mm | 3.2 mm | Cilindrisch |
| 114470330 | 3.3 mm | 36 mm | 65 mm | 3.3 mm | Cilindrisch |
| 114470350 | 3.5 mm | 39 mm | 70 mm | 3.5 mm | Cilindrisch |
| 114470400 | 4 mm | 43 mm | 75 mm | 4 mm | Cilindrisch met 3 platte vlakken |
| 114470410 | 4.1 mm | 43 mm | 75 mm | 4.1 mm | Cilindrisch met 3 platte vlakken |
| 114470420 | 4.2 mm | 43 mm | 75 mm | 4.2 mm | Cilindrisch met 3 platte vlakken |
| 114470450 | 4.5 mm | 47 mm | 80 mm | 4.5 mm | Cilindrisch met 3 platte vlakken |
| 114470490 | 4.9 mm | 52 mm | 86 mm | 4.9 mm | Cilindrisch met 3 platte vlakken |
| 114470500 | 5 mm | 52 mm | 86 mm | 5 mm | Cilindrisch met 3 platte vlakken |
| 114470510 | 5.1 mm | 52 mm | 86 mm | 5.1 mm | Cilindrisch met 3 platte vlakken |
| 114470520 | 5.2 mm | 52 mm | 86 mm | 5.2 mm | Cilindrisch met 3 platte vlakken |
| 114470550 | 5.5 mm | 57 mm | 93 mm | 5.5 mm | Cilindrisch met 3 platte vlakken |
| 114470600 | 6 mm | 57 mm | 93 mm | 6 mm | Cilindrisch met 3 platte vlakken |
| 114470650 | 6.5 mm | 63 mm | 101 mm | 6.5 mm | Cilindrisch met 3 platte vlakken |
| 114470680 | 6.8 mm | 69 mm | 109 mm | 6.8 mm | Cilindrisch met 3 platte vlakken |
| 114470700 | 7 mm | 69 mm | 109 mm | 7 mm | Cilindrisch met 3 platte vlakken |
| 114470750 | 7.5 mm | 69 mm | 109 mm | 7.5 mm | Cilindrisch met 3 platte vlakken |
| 114470800 | 8 mm | 75 mm | 117 mm | 8 mm | Cilindrisch met 3 platte vlakken |
| 114470850 | 8.5 mm | 75 mm | 117 mm | 8.5 mm | Cilindrisch met 3 platte vlakken |
| 114470900 | 9 mm | 81 mm | 125 mm | 9 mm | Cilindrisch met 3 platte vlakken |
| 114470950 | 9.5 mm | 81 mm | 125 mm | 9.5 mm | Cilindrisch met 3 platte vlakken |
| 114471000 | 10 mm | 87 mm | 133 mm | 10 mm | Cilindrisch met 3 platte vlakken |
| 114471020 | 10.2 mm | 87 mm | 133 mm | 10.2 mm | Cilindrisch met 3 platte vlakken |
| 114471050 | 10.5 mm | 87 mm | 133 mm | 10.5 mm | Cilindrisch met 3 platte vlakken |
| 114471100 | 11 mm | 94 mm | 142 mm | 11 mm | Cilindrisch met 3 platte vlakken |
| 114471150 | 11.5 mm | 94 mm | 142 mm | 11.5 mm | Cilindrisch met 3 platte vlakken |
| 114471200 | 12 mm | 101 mm | 151 mm | 12 mm | Cilindrisch met 3 platte vlakken |
| 114471250 | 12.5 mm | 101 mm | 151 mm | 12.5 mm | Cilindrisch met 3 platte vlakken |
| 114471300 | 13 mm | 101 mm | 151 mm | 13 mm | Cilindrisch met 3 platte vlakken |
