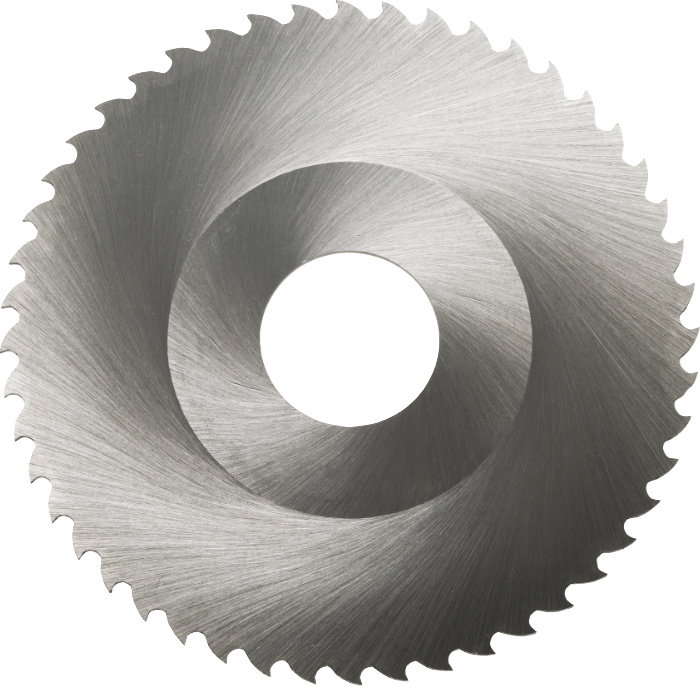

DIN 1838-B, tandvorm B (papegaaibek-tand)

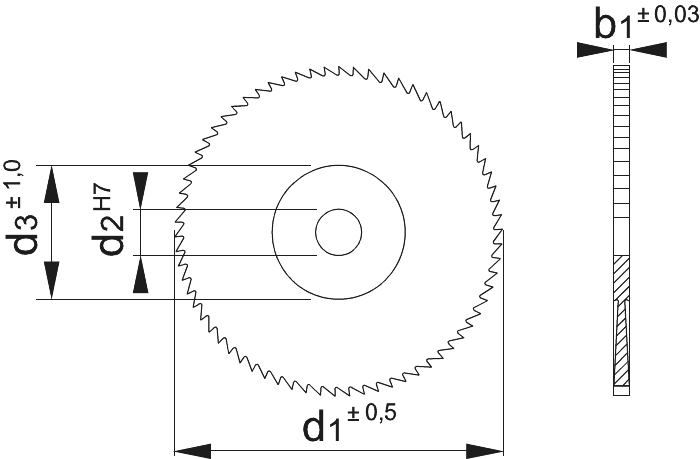

Maten en specificaties
| Artikelnummer | d1 | b1 | d2 | d3 | t |
|---|---|---|---|---|---|
| 632500505 | 50 mm | 0.5 mm | 13 mm | 25 mm | 3‚25 mm |
| 632500506 | 50 mm | 0.6 mm | 13 mm | 25 mm | 3‚25 mm |
| 632500508 | 50 mm | 0.8 mm | 13 mm | 25 mm | 4 mm |
| 632500510 | 50 mm | 1 mm | 13 mm | 25 mm | 4 mm |
| 632500512 | 50 mm | 1.2 mm | 13 mm | 25 mm | 4 mm |
| 632500516 | 50 mm | 1.6 mm | 13 mm | 25 mm | 5 mm |
| 632500520 | 50 mm | 2 mm | 13 mm | 25 mm | 5 mm |
| 632500525 | 50 mm | 2.5 mm | 13 mm | 25 mm | 5 mm |
| 632500530 | 50 mm | 3 mm | 13 mm | 25 mm | 6‚5 mm |
| 632500540 | 50 mm | 4 mm | 13 mm | 25 mm | 6‚5 mm |
| 632500550 | 50 mm | 5 mm | 13 mm | 25 mm | 6‚5 mm |
| 632500560 | 50 mm | 6 mm | 13 mm | 25 mm | 7‚75 mm |
| 632500605 | 63 mm | 0.5 mm | 16 mm | 32 mm | 3 mm |
| 632500606 | 63 mm | 0.6 mm | 16 mm | 32 mm | 4 mm |
| 632500608 | 63 mm | 0.8 mm | 16 mm | 32 mm | 4 mm |
| 632500610 | 63 mm | 1 mm | 16 mm | 32 mm | 4 mm |
| 632500612 | 63 mm | 1.2 mm | 16 mm | 32 mm | 5 mm |
| 632500615 | 63 mm | 1.5 mm | 16 mm | 32 mm | 5 mm |
| 632500616 | 63 mm | 1.6 mm | 16 mm | 32 mm | 5 mm |
| 632500620 | 63 mm | 2 mm | 16 mm | 32 mm | 5 mm |
| 632500625 | 63 mm | 2.5 mm | 16 mm | 32 mm | 6‚25 mm |
| 632500630 | 63 mm | 3 mm | 16 mm | 32 mm | 5 mm |
| 632500640 | 63 mm | 4 mm | 16 mm | 32 mm | 6‚25 mm |
| 632500650 | 63 mm | 5 mm | 16 mm | 32 mm | 8‚25 mm |
| 632500660 | 63 mm | 6 mm | 16 mm | 32 mm | 8‚25 mm |
| 632500805 | 80 mm | 0.5 mm | 22 mm | 36 mm | 4 mm |
| 632500806 | 80 mm | 0.6 mm | 22 mm | 36 mm | 4 mm |
| 632500808 | 80 mm | 0.8 mm | 22 mm | 36 mm | 4 mm |
| 632500810 | 80 mm | 1 mm | 22 mm | 36 mm | 5‚25 mm |
| 632500812 | 80 mm | 1.2 mm | 22 mm | 36 mm | 5‚25 mm |
| 632500815 | 80 mm | 1.5 mm | 22 mm | 36 mm | 5‚25 mm |
| 632500816 | 80 mm | 1.6 mm | 22 mm | 36 mm | 5‚25 mm |
| 632500820 | 80 mm | 2 mm | 22 mm | 36 mm | 6‚25 mm |
| 632500825 | 80 mm | 2.5 mm | 22 mm | 36 mm | 6‚25 mm |
| 632500830 | 80 mm | 3 mm | 22 mm | 36 mm | 6‚25 mm |
| 632500840 | 80 mm | 4 mm | 22 mm | 36 mm | 7‚75 mm |
| 632500850 | 80 mm | 5 mm | 22 mm | 36 mm | 7‚75 mm |
| 632500860 | 80 mm | 6 mm | 22 mm | 36 mm | 7‚75 mm |
| 632501005 | 100 mm | 0.5 mm | 22 mm | 40 mm | 4 mm |
| 632501006 | 100 mm | 0.6 mm | 22 mm | 40 mm | 4 mm |
| 632501008 | 100 mm | 0.8 mm | 22 mm | 40 mm | 5 mm |
| 632501010 | 100 mm | 1 mm | 22 mm | 40 mm | 5 mm |
| 632501012 | 100 mm | 1.2 mm | 22 mm | 40 mm | 5 mm |
| 632501015 | 100 mm | 1.5 mm | 22 mm | 40 mm | 5 mm |
| 632501016 | 100 mm | 1.6 mm | 22 mm | 40 mm | 6‚5 mm |
| 632501020 | 100 mm | 2 mm | 22 mm | 40 mm | 6‚5 mm |
| 632501025 | 100 mm | 2.5 mm | 22 mm | 40 mm | 6‚5 mm |
| 632501030 | 100 mm | 3 mm | 22 mm | 40 mm | 7‚75 mm |
| 632501040 | 100 mm | 4 mm | 22 mm | 40 mm | 7‚75 mm |
| 632501050 | 100 mm | 5 mm | 22 mm | 40 mm | 7‚75 mm |
| 632501060 | 100 mm | 6 mm | 22 mm | 40 mm | 9‚75 mm |
| 632501210 | 125 mm | 1 mm | 22 mm | 40 mm | 5 mm |
| 632501212 | 125 mm | 1.2 mm | 22 mm | 40 mm | 6‚25 mm |
| 632501215 | 125 mm | 1.5 mm | 22 mm | 40 mm | 6‚25 mm |
| 632501216 | 125 mm | 1.6 mm | 22 mm | 40 mm | 6‚25 mm |
| 632501220 | 125 mm | 2 mm | 22 mm | 40 mm | 6‚25 mm |
| 632501225 | 125 mm | 2.5 mm | 22 mm | 40 mm | 8‚25 mm |
| 632501230 | 125 mm | 3 mm | 22 mm | 40 mm | 8‚25 mm |
| 632501240 | 125 mm | 4 mm | 22 mm | 40 mm | 8‚25 mm |
| 632501250 | 125 mm | 5 mm | 22 mm | 40 mm | 9‚75 mm |
| 632501260 | 125 mm | 6 mm | 22 mm | 40 mm | 9‚75 mm |
| 632501610 | 160 mm | 1 mm | 32 mm | 63 mm | 6‚25 mm |
| 632501612 | 160 mm | 1.2 mm | 32 mm | 63 mm | 6‚25 mm |
| 632501615 | 160 mm | 1.5 mm | 32 mm | 63 mm | 6‚25 mm |
| 632501616 | 160 mm | 1.6 mm | 32 mm | 63 mm | 6‚25 mm |
| 632501620 | 160 mm | 2 mm | 32 mm | 63 mm | 7‚75 mm |
| 632501625 | 160 mm | 2.5 mm | 32 mm | 63 mm | 7‚75 mm |
| 632501630 | 160 mm | 3 mm | 32 mm | 63 mm | 7‚75 mm |
| 632501640 | 160 mm | 4 mm | 32 mm | 63 mm | 10‚5 mm |
| 632501650 | 160 mm | 5 mm | 32 mm | 63 mm | 10‚5 mm |
| 632501660 | 160 mm | 6 mm | 32 mm | 63 mm | 10‚5 mm |
| 632502015 | 200 mm | 1.5 mm | 32 mm | 63 mm | 7‚75 mm |
| 632502016 | 200 mm | 1.6 mm | 32 mm | 63 mm | 7‚75 mm |
| 632502020 | 200 mm | 2 mm | 32 mm | 63 mm | 7‚75 mm |
| 632502025 | 200 mm | 2.5 mm | 32 mm | 63 mm | 7‚75 mm |
| 632502030 | 200 mm | 3 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502040 | 200 mm | 4 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502050 | 200 mm | 5 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502060 | 200 mm | 6 mm | 32 mm | 63 mm | 13 mm |
| 632502520 | 250 mm | 2 mm | 32 mm | 63 mm | 7‚75 mm |
| 632502525 | 250 mm | 2.5 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502530 | 250 mm | 3 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502540 | 250 mm | 4 mm | 32 mm | 63 mm | 9‚75 mm |
| 632502550 | 250 mm | 5 mm | 32 mm | 63 mm | 12‚25 mm |
| 632502560 | 250 mm | 6 mm | 32 mm | 63 mm | 12‚25 mm |
| 632503125 | 315 mm | 2.5 mm | 40 mm | 80 mm | 10 mm |
| 632503130 | 315 mm | 3 mm | 40 mm | 80 mm | 10 mm |
| 632503140 | 315 mm | 4 mm | 40 mm | 80 mm | 12‚25 mm |
| 632503150 | 315 mm | 5 mm | 40 mm | 80 mm | 12‚25 mm |
| 632503160 | 315 mm | 6 mm | 40 mm | 80 mm | 12‚25 mm |
