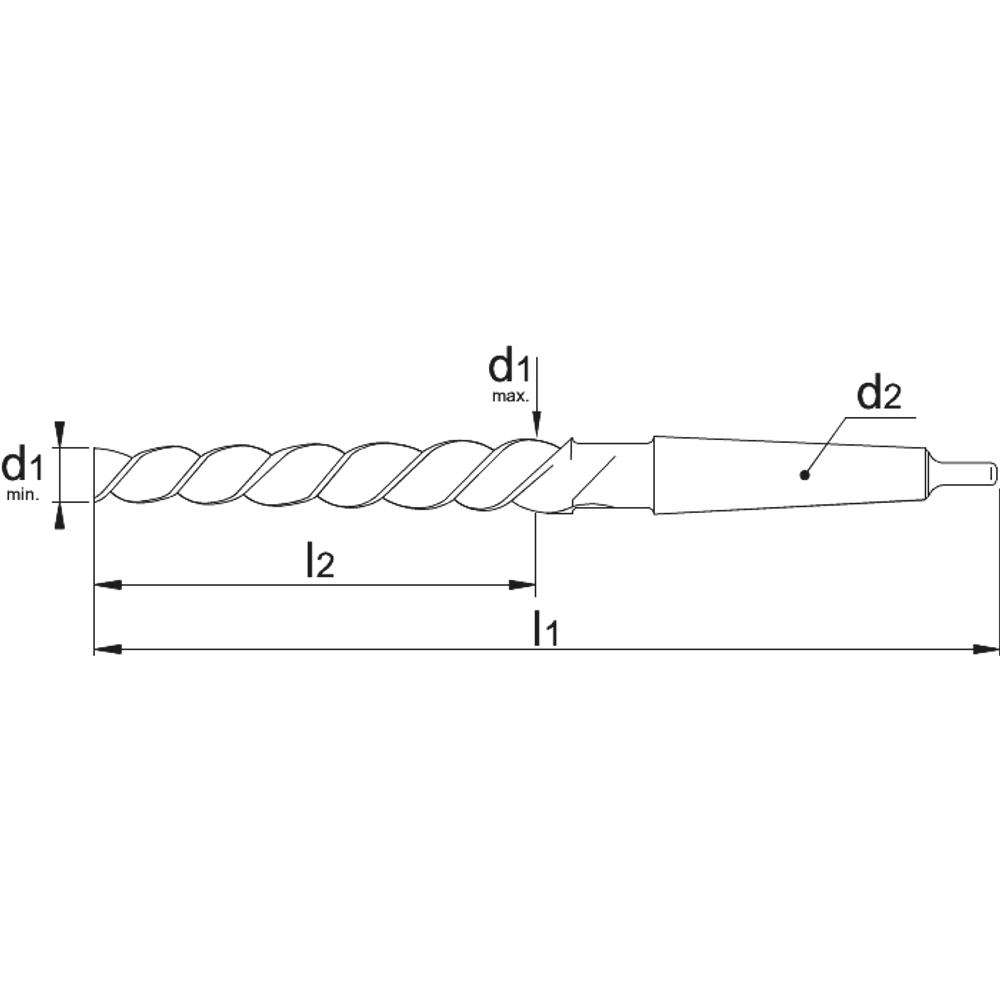

DIN 2180, Morse conus opname, spiraalgroeven, spiraalhoek 45°, hoek 1°08', voor machinaal gebruik
Maten en specificaties
| Artikelnummer | Nr. Ø | d1 min | d1 max | l2 | l1 |
|---|---|---|---|---|---|
| 518100500 | 5 | 4.9 mm | 6.36 mm | 73 mm | 155 mm |
| 518100600 | 6 | 5.9 mm | 8 mm | 105 mm | 187 mm |
| 518100800 | 8 | 7.9 mm | 10.8 mm | 145 mm | 227 mm |
| 518101000 | 10 | 9.9 mm | 13.4 mm | 175 mm | 257 mm |
| 518101200 | 12 | 11.8 mm | 16 mm | 210 mm | 315 mm |
| 518101600 | 16 | 15.8 mm | 20.4 mm | 230 mm | 335 mm |
| 518102000 | 20 | 19.8 mm | 24.8 mm | 250 mm | 377 mm |
| 518102500 | 25 | 24.7 mm | 30.7 mm | 300 mm | 427 mm |
| 518103000 | 30 | 29.7 mm | 36.1 mm | 320 mm | 475 mm |
| 518104000 | 40 | 39.7 mm | 46.5 mm | 340 mm | 495 mm |
