De Phantom HSS spiraalboor DIN 338 type W is de specialist voor het verspanen van zachte, langspanige materialen zoals aluminium, roodkoper en kunststof. De specifieke 'type W' geometrie, met een 130° tophoek en speciaal gevormde spaankamers, is ontworpen voor een snelle en efficiënte spaanafvoer. Dit voorkomt het vollopen van de boor en materiaalophoping. Deze korte, blank geslepen boor garandeert een soepele verspaning en resulteert in zuivere, maatvaste gaten.

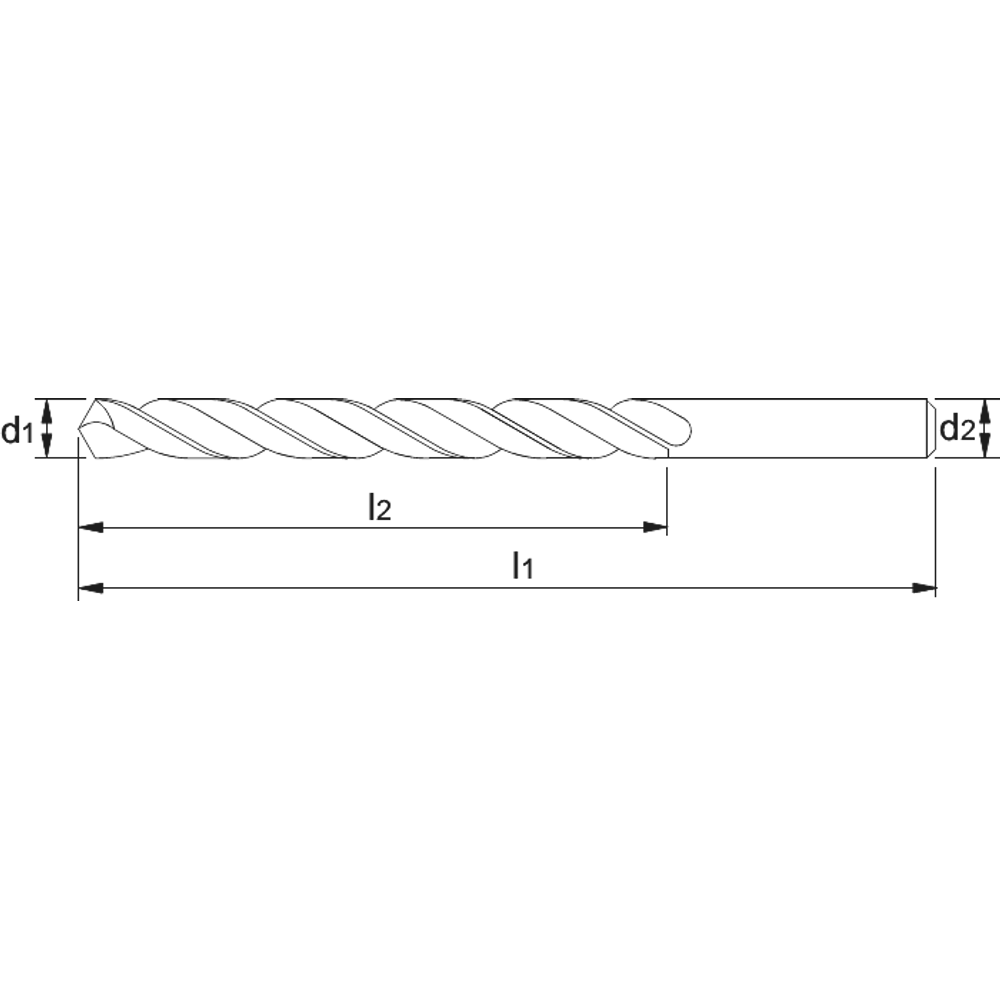

Maten en specificaties
| Artikelnummer | d1 | l2 | l1 | d2 |
|---|---|---|---|---|
| 117100100 | 1 mm | 12 mm | 34 mm | 1 mm |
| 117100110 | 1.1 mm | 14 mm | 36 mm | 1.1 mm |
| 117100120 | 1.2 mm | 16 mm | 38 mm | 1.2 mm |
| 117100130 | 1.3 mm | 16 mm | 38 mm | 1.3 mm |
| 117100140 | 1.4 mm | 18 mm | 40 mm | 1.4 mm |
| 117100150 | 1.5 mm | 18 mm | 40 mm | 1.5 mm |
| 117100160 | 1.6 mm | 20 mm | 43 mm | 1.6 mm |
| 117100170 | 1.7 mm | 20 mm | 43 mm | 1.7 mm |
| 117100180 | 1.8 mm | 22 mm | 46 mm | 1.8 mm |
| 117100190 | 1.9 mm | 22 mm | 46 mm | 1.9 mm |
| 117100200 | 2 mm | 24 mm | 49 mm | 2 mm |
| 117100210 | 2.1 mm | 24 mm | 49 mm | 2.1 mm |
| 117100220 | 2.2 mm | 27 mm | 53 mm | 2.2 mm |
| 117100230 | 2.3 mm | 27 mm | 53 mm | 2.3 mm |
| 117100240 | 2.4 mm | 30 mm | 57 mm | 2.4 mm |
| 117100250 | 2.5 mm | 30 mm | 57 mm | 2.5 mm |
| 117100260 | 2.6 mm | 30 mm | 57 mm | 2.6 mm |
| 117100270 | 2.7 mm | 33 mm | 61 mm | 2.7 mm |
| 117100280 | 2.8 mm | 33 mm | 61 mm | 2.8 mm |
| 117100290 | 2.9 mm | 33 mm | 61 mm | 2.9 mm |
| 117100300 | 3 mm | 33 mm | 61 mm | 3 mm |
| 117100310 | 3.1 mm | 36 mm | 65 mm | 3.1 mm |
| 117100320 | 3.2 mm | 36 mm | 65 mm | 3.2 mm |
| 117100330 | 3.3 mm | 36 mm | 65 mm | 3.3 mm |
| 117100340 | 3.4 mm | 39 mm | 70 mm | 3.4 mm |
| 117100350 | 3.5 mm | 39 mm | 70 mm | 3.5 mm |
| 117100360 | 3.6 mm | 39 mm | 70 mm | 3.6 mm |
| 117100370 | 3.7 mm | 39 mm | 70 mm | 3.7 mm |
| 117100380 | 3.8 mm | 43 mm | 75 mm | 3.8 mm |
| 117100390 | 3.9 mm | 43 mm | 75 mm | 3.9 mm |
| 117100400 | 4 mm | 43 mm | 75 mm | 4 mm |
| 117100410 | 4.1 mm | 43 mm | 75 mm | 4.1 mm |
| 117100420 | 4.2 mm | 43 mm | 75 mm | 4.2 mm |
| 117100430 | 4.3 mm | 47 mm | 80 mm | 4.3 mm |
| 117100440 | 4.4 mm | 47 mm | 80 mm | 4.4 mm |
| 117100450 | 4.5 mm | 47 mm | 80 mm | 4.5 mm |
| 117100460 | 4.6 mm | 47 mm | 80 mm | 4.6 mm |
| 117100470 | 4.7 mm | 47 mm | 80 mm | 4.7 mm |
| 117100480 | 4.8 mm | 52 mm | 86 mm | 4.8 mm |
| 117100490 | 4.9 mm | 52 mm | 86 mm | 4.9 mm |
| 117100500 | 5 mm | 52 mm | 86 mm | 5 mm |
| 117100510 | 5.1 mm | 52 mm | 86 mm | 5.1 mm |
| 117100520 | 5.2 mm | 52 mm | 86 mm | 5.2 mm |
| 117100530 | 5.3 mm | 52 mm | 86 mm | 5.3 mm |
| 117100540 | 5.4 mm | 57 mm | 93 mm | 5.4 mm |
| 117100550 | 5.5 mm | 57 mm | 93 mm | 5.5 mm |
| 117100560 | 5.6 mm | 57 mm | 93 mm | 5.6 mm |
| 117100570 | 5.7 mm | 57 mm | 93 mm | 5.7 mm |
| 117100580 | 5.8 mm | 57 mm | 93 mm | 5.8 mm |
| 117100590 | 5.9 mm | 57 mm | 93 mm | 5.9 mm |
| 117100600 | 6 mm | 57 mm | 93 mm | 6 mm |
| 117100610 | 6.1 mm | 63 mm | 101 mm | 6.1 mm |
| 117100620 | 6.2 mm | 63 mm | 101 mm | 6.2 mm |
| 117100630 | 6.3 mm | 63 mm | 101 mm | 6.3 mm |
| 117100640 | 6.4 mm | 63 mm | 101 mm | 6.4 mm |
| 117100650 | 6.5 mm | 63 mm | 101 mm | 6.5 mm |
| 117100660 | 6.6 mm | 63 mm | 101 mm | 6.6 mm |
| 117100670 | 6.7 mm | 63 mm | 101 mm | 6.7 mm |
| 117100680 | 6.8 mm | 69 mm | 109 mm | 6.8 mm |
| 117100690 | 6.9 mm | 69 mm | 109 mm | 6.9 mm |
| 117100700 | 7 mm | 69 mm | 109 mm | 7 mm |
| 117100710 | 7.1 mm | 69 mm | 109 mm | 7.1 mm |
| 117100720 | 7.2 mm | 69 mm | 109 mm | 7.2 mm |
| 117100730 | 7.3 mm | 69 mm | 109 mm | 7.3 mm |
| 117100740 | 7.4 mm | 69 mm | 109 mm | 7.4 mm |
| 117100750 | 7.5 mm | 69 mm | 109 mm | 7.5 mm |
| 117100760 | 7.6 mm | 75 mm | 117 mm | 7.6 mm |
| 117100770 | 7.7 mm | 75 mm | 117 mm | 7.7 mm |
| 117100780 | 7.8 mm | 75 mm | 117 mm | 7.8 mm |
| 117100790 | 7.9 mm | 75 mm | 117 mm | 7.9 mm |
| 117100800 | 8 mm | 75 mm | 117 mm | 8 mm |
| 117100810 | 8.1 mm | 75 mm | 117 mm | 8.1 mm |
| 117100820 | 8.2 mm | 75 mm | 117 mm | 8.2 mm |
| 117100830 | 8.3 mm | 75 mm | 117 mm | 8.3 mm |
| 117100840 | 8.4 mm | 75 mm | 117 mm | 8.4 mm |
| 117100850 | 8.5 mm | 75 mm | 117 mm | 8.5 mm |
| 117100860 | 8.6 mm | 81 mm | 125 mm | 8.6 mm |
| 117100870 | 8.7 mm | 81 mm | 125 mm | 8.7 mm |
| 117100880 | 8.8 mm | 81 mm | 125 mm | 8.8 mm |
| 117100890 | 8.9 mm | 81 mm | 125 mm | 8.9 mm |
| 117100900 | 9 mm | 81 mm | 125 mm | 9 mm |
| 117100910 | 9.1 mm | 81 mm | 125 mm | 9.1 mm |
| 117100920 | 9.2 mm | 81 mm | 125 mm | 9.2 mm |
| 117100930 | 9.3 mm | 81 mm | 125 mm | 9.3 mm |
| 117100940 | 9.4 mm | 81 mm | 125 mm | 9.4 mm |
| 117100950 | 9.5 mm | 81 mm | 125 mm | 9.5 mm |
| 117100960 | 9.6 mm | 87 mm | 133 mm | 9.6 mm |
| 117100970 | 9.7 mm | 87 mm | 133 mm | 9.7 mm |
| 117100980 | 9.8 mm | 87 mm | 133 mm | 9.8 mm |
| 117100990 | 9.9 mm | 87 mm | 133 mm | 9.9 mm |
| 117101000 | 10 mm | 87 mm | 133 mm | 10 mm |
| 117101020 | 10.2 mm | 87 mm | 133 mm | 10.2 mm |
| 117101050 | 10.5 mm | 87 mm | 133 mm | 10.5 mm |
| 117101100 | 11 mm | 94 mm | 142 mm | 11 mm |
| 117101150 | 11.5 mm | 94 mm | 142 mm | 11.5 mm |
| 117101200 | 12 mm | 101 mm | 151 mm | 12 mm |
| 117101250 | 12.5 mm | 101 mm | 151 mm | 12.5 mm |
| 117101300 | 13 mm | 101 mm | 151 mm | 13 mm |
| 117101400 | 14 mm | 108 mm | 160 mm | 14 mm |
| 117101500 | 15 mm | 114 mm | 169 mm | 15 mm |
| 117101600 | 16 mm | 120 mm | 178 mm | 16 mm |
