Wisselschacht uitvoering

Specificaties

• Merk: JSO
• Artikelnummer: 24658-5-37472
• EAN: 8717123238396

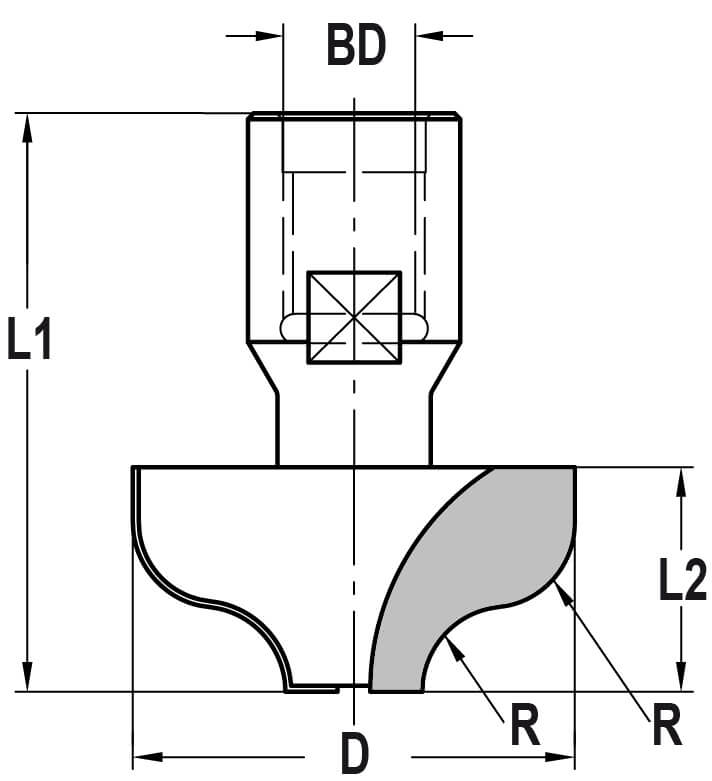

• Radius (R) = 7,2/7,2 mm
• Ø (D) = 37,4 mm
• Onderzijde (d) = 12,0 mm
• Snijlengte (L2) = 19,0 mm
• Totale lengte (L1) = 49 mm
• Aansluiting = Binnendraad M12 x 1
• Z=2
• Hardmetaal uitvoering (HW)

Productomschrijving

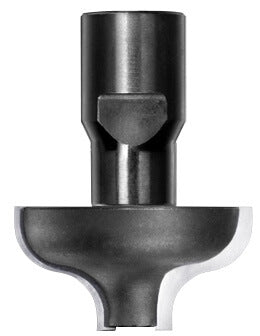

Maak met deze frees een S-profiel aan uw werkstuk of creëer een afronding met R=7,2 mm

Dit artikel wordt geleverd zonder lager, maar deze zijn wel beschikbaar om op deze frees te monteren. Verwijder de afdekschroef en plaats:

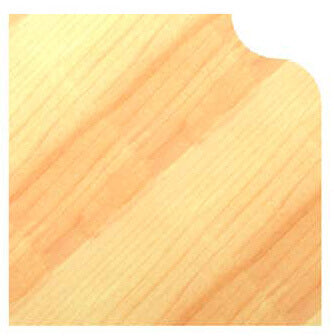

een lager van 9 mm (artikel 39064-0-09000) en u creëert een profiel met geleiding (inclusief een vlak stuk aan de onderzijde tussen de radius en het lager van 1,5 mm)

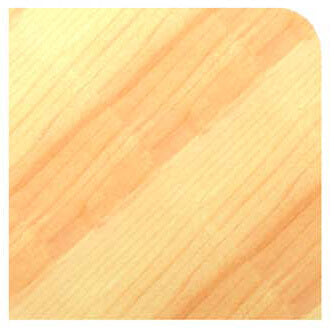

een lager van 12 mm (artikel 39064-0-09012) en u creëert een afronding (het lager valt gelijk met de radius aan de onderzijde)

De lagers zijn eenvoudig te wisselen met een platte schroevendraaier

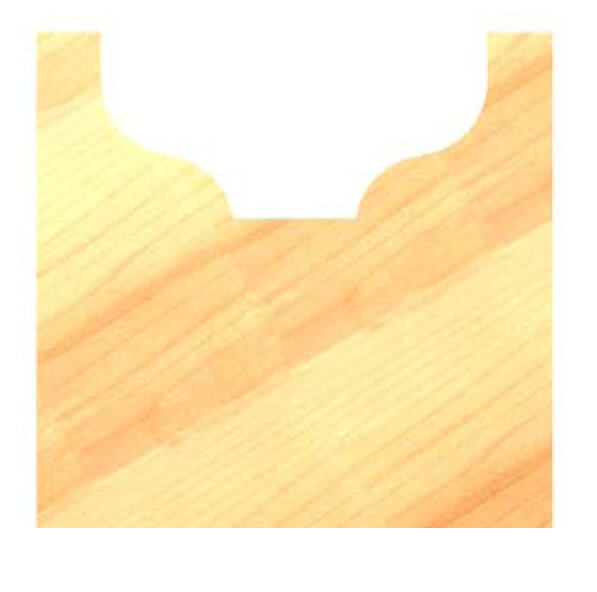

Let op; deze frees is NIET inborend. Het profiel zoals op de eerste afbeelding (houttekening) kan enkel worden gecreëerd door zijwaarts in te vallen of de frees in een bestaande groef te gebruiken.

Deze frees is te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient te allen tijde goed aangedraaid te zijn op de draad van de freesmachine

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Origineel JSO gereedschap, geleverd via Trasco. Vragen over het juiste gereedschap? MZS Gereedschap in Hillegom helpt je graag.
