Te gebruiken i.c.m. een groefzaagje

Specificaties

• Merk: JSO
• Artikelnummer: 24173-0-06301
• EAN: 8717123226225
• Reserveronderdelen
• Onderdeel: 39050-0-15900
• Type: Kogellager D=15,9 x 6,35 mm
• Onderdeel: 39150-0-06000
• Type: Zeskantmoer M6,0 DIN 934

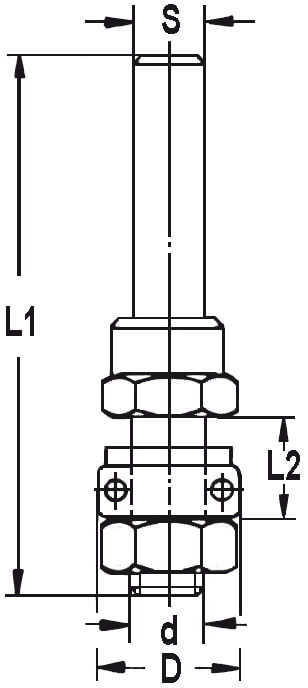

• Ø (D) = 15,9 mm
• Opname (d) = 6,35 mm
• Tussenruimte (L2) = 12,0 mm
• Totale lengte (L1) = 62,5 mm
• Schacht (S) = 8 mm

Productomschrijving

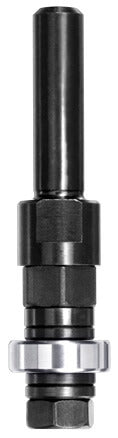

Een spindel wordt altijd gebruikt in combinatie met een groefzaagje

De spindel gaat in de machine (kies hier de juiste schacht-aansluiting)

Het groefzaagje wordt op de spindel gemonteerd (kies hier de juiste opname (d) voor)

Let op: Een groefzaagje past op een spindel als de opname bij de spindel (d) én het asgat van het groefzaagje (d) overeenkomt

Een spindel heeft dus een schacht-aansluiting (S) voor de machine en opname (d) voor het groefzaagje!

Gebruik voor deze spindel de groefzaagjes uit de 24152-5-serie

Met deze combinatie kunt u een groef in uw werkstuk frezen, zijdelings invallen

Deze spindel heeft standaard een lager van 15,9 mm waardoor u tot een stabiele invaldiepte komt

Gebruikt u bijvoorbeeld een groefzaagje met een diameter van 40 mm is de invaldiepte 12,05 mm ((40 – 15,9)/2)

Een andere invaldiepte is mogelijk door het lager te wisselen. Elk lager met een asgat van 6,35 mm past op deze spindel

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw spindel en groefzaagje vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads
