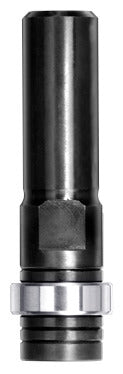

Te gebruiken i.c.m. een groefzaagje met verzonken asgat

Specificaties

• Merk: JSO
• Artikelnummer: 24195-0-08016
• EAN: 8717123226430
• Reserveronderdelen
• Onderdeel: 39050-0-16008
• Type: Kogellager D=16,0 x 8,0 mm
• Afname per stuk.
• Dit artikel wordt standaard meegeleverd.
• Onderdeel: 39050-0-19008
• Type: Kogellager D=19,0 x 8,0 mm
• Afname per stuk.
• Dit artikel is optioneel te bestellen.
• Onderdeel: 39050-0-16020
• Type: Kogellager D=20,0 x 8,0 mm
• Afname per stuk.
• Dit artikel is optioneel te bestellen.
• Onderdeel: 39050-0-22008
• Type: Kogellager D=22,0 x 8,0 mm
• Afname per stuk.
• Dit artikel is optioneel te bestellen.

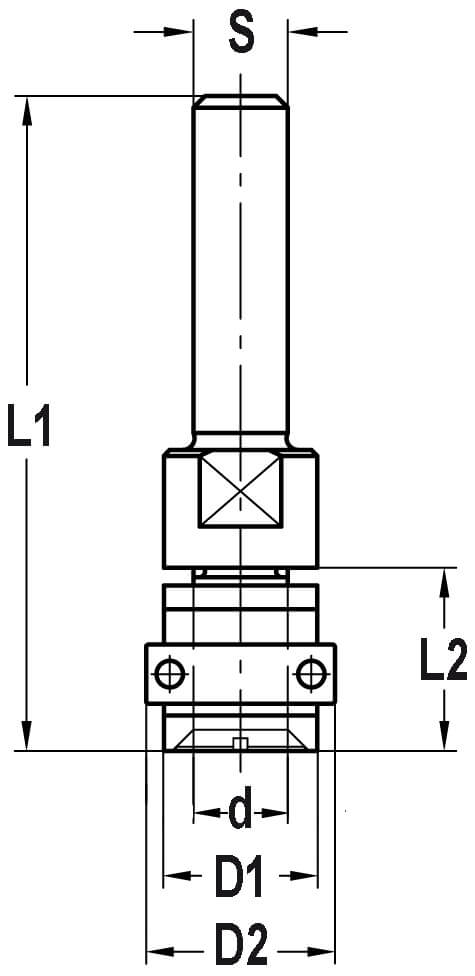

• Ø (D1) = 13,0 mm
• Lager (D2) = 16,0 mm
• Opname (d) = 8,0 mm
• Tussenruimte (L2) = 15,0 mm
• Totale lengte (L1) = 55 mm
• Schacht (S) = 10 mm

Productomschrijving

Een spindel wordt altijd gebruikt in combinatie met een groefzaagje

De spindel gaat in de opname van de machine (kies hier de juiste schacht-aansluiting)

Het groefzaagje wordt op de spindel gemonteerd (kies hier de juiste opname (d) voor)

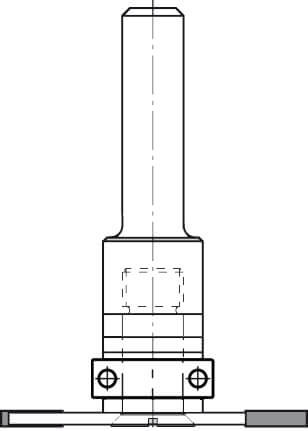

Belangrijkste voordeel van deze spindel is dat de groefzaagjes met een verzonken gat vlak op de onderkant gemonteerd kunnen worden (24154-5-serie). De schroef van de spindel valt volledig weg in het groefzaagje waardoor er niks meer uitsteekt aan de onderkant. Hierdoor kunt u optimaal gebruik maken van het groefzaagje zonder dat er aan de onderzijde iets in de weg zit.

Let op: Een groefzaagje past op een spindel als de opname bij de spindel (d) én het asgat van het groefzaagje (d) overeenkomt

Een spindel heeft dus een schacht-aansluiting (S) voor de machine en opname (d) voor het groefzaagje!

Gebruik voor deze spindel de groefzaagjes uit de 24154-5-serie

Met deze combinatie kunt u een groef in uw werkstuk frezen, zijdelings invallen

Deze spindel heeft standaard een lager van 16,0 mm waardoor u tot een stabiele invaldiepte komt

Gebruikt u bijvoorbeeld een groefzaagje met een diameter van 40 mm is de invaldiepte 12 mm ((40 – 16)/2)

Een andere invaldiepte is mogelijk door het lager te wisselen. Elk lager met een asgat van 8,0 mm past op deze spindel (zie enkele voorbeelden bij de reservedelen)

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw spindel en groefzaagje vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads
