Te gebruiken i.c.m. een groefzaagje met verzonken asgat

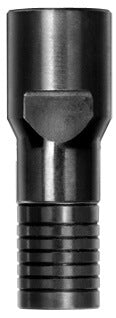

Specificaties

• Merk: JSO
• Artikelnummer: 24197-0-08000
• EAN: 8717123226461

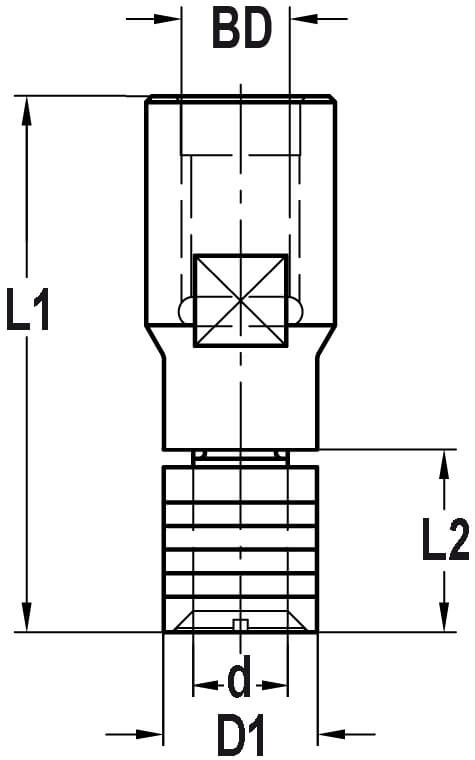

• Ø (D1) = 13,0 mm
• Opname (d) = 8,0 mm
• Tussenruimte (L2) = 15,0 mm
• Totale lengte (L1) = 45 mm
• Aansluiting = Binnendraad M10 x 1,5

Productomschrijving

Een spindel wordt altijd gebruikt in combinatie met een groefzaagje

De spindel gaat in de opname van de machine (kies hier de juiste schacht-aansluiting)

Het groefzaagje wordt op de spindel gemonteerd (kies hier de juiste opname (d) voor)

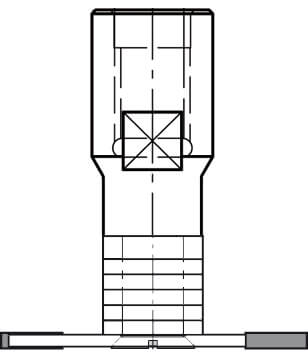

Belangrijkste voordeel van deze spindel is dat de groefzaagjes met een verzonken gat vlak op de onderkant gemonteerd kunnen worden (24154-5-serie). De schroef van de spindel valt volledig weg in het groefzaagje waardoor er niks meer uitsteekt aan de onderkant. Hierdoor kunt u optimaal gebruik maken van het groefzaagje zonder dat er aan de onderzijde iets in de weg zit.

Let op: Een groefzaagje past op een spindel als de opname bij de spindel (d) én het asgat van het groefzaagje (d) overeenkomt

Een spindel heeft dus een schacht-aansluiting (S) voor de machine en opname (d) voor het groefzaagje!

Gebruik voor deze spindel de groefzaagjes uit de 24154-5-serie

Met deze combinatie kunt u een groef in uw werkstuk frezen, zijdelings invallen

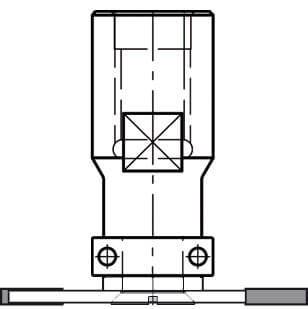

Deze spindel heeft standaard geen lager, maar kan wel op deze spindel gemonteerd worden waardoor u tot een stabiele invaldiepte komt

Elk lager met een asgat van 8,0 mm past op deze spindel en is eventueel boven het groefzaagje te monteren

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw spindel en groefzaagje vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient te allen tijde goed aangedraaid te zijn op de draad van de freesmachine

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Origineel JSO gereedschap, geleverd via Trasco. Vragen over het juiste gereedschap? MZS Gereedschap in Hillegom helpt je graag.
