Wisselschacht uitvoering

Specificaties

• Merk: JSO
• Artikelnummer: 22153-5-21208
• EAN: 8717123220803
• Reserveronderdelen
• Onderdeel: 22100-0-20000
• Type: Freeshouder 32 mm
• Grootte 2
• Onderdeel: 72140-6-00008
• Type: Afrondkeermes 26,0 x 12,5 x 1,5 mm
• Afname per stuk.
• Frees wordt geleverd inclusief 2 afrondkeermessen R=8 mm.
• Onderdeel: 39064-0-09012
• Type: Lager compleet 12 mm
• Afname per lager.
• Frees is voorzien van 1 lager.
• Onderdeel: 39076-0-04000
• Type: Torxbout M4,0 x 5,9 grote kop
• Afname per torx-bout.
• Frees is voorzien van 2x deze torx-bout.
• Onderdeel: 39077-0-04015
• Type: Torxsleutel M3,5/4,0 TX15
• Afname per torx-sleutel.
• Frees wordt geleverd inclusief 1 torx-sleutel.

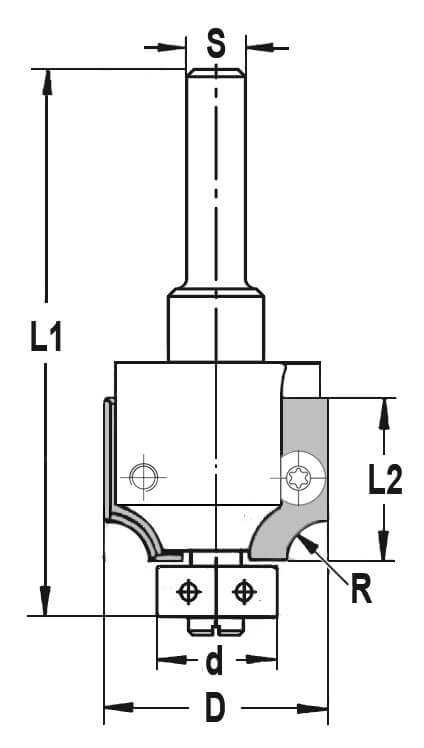

• Radius (R) = 8,0 mm
• Ø (D) = 32,0 mm
• Lager (d) = 12,0 mm
• Snijlengte (L2) = 26,0 mm
• Totale lengte (L1) = 77 mm
• Freeshouder = Grootte 2
• Schacht = 8 mm
• Z=2
• Hardmetaal uitvoering (HW)

Productomschrijving

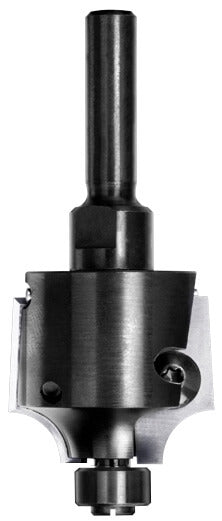

Maak met deze frees een duivenjager profiel

Het rechte vlak naast het lager is 2,0 mm aan beide zijden

Dit is dus vanaf het lager naar de radius toe

Het rechte vlak aan de bovenzijde van de radius (richting de schacht) is 18 mm lang

De L2-maat is 26,0 mm, waarvan 8 mm de radius bedraagt

Zet een groter lager op deze frees (artikel 39064-0-09016, lager 16 mm) en u creëert een afrondprofiel

Bij een afrondprofiel loopt het lager gelijk met de radius van de frees

Eventueel kunt u het lager ook van deze frees verwijderen

U krijgt dan een vlakke onderkant en kunt eventueel zijdelings het materiaal invallen.

Een UNITEC afrondfrees bestaat uit een freeshouder, losse schacht, lager compleet en 2 keermessen

De keermessen zijn aan 2 zijdes geprofileerd en zijn dus 2x te gebruiken door ze te draaien

Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen

Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen

Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees

Zorg voor een gelijkmatige doorvoer en het juiste toerental

Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads

Origineel JSO gereedschap, geleverd via Trasco. Vragen over het juiste gereedschap? MZS Gereedschap in Hillegom helpt je graag.
