Vaste schacht-uitvoering
-
Artikelnummer: 22251-5-30090
Type: Sponningbreedte (B) = 10,5 mm
Onderdeel: 39064-0-09000
Lager (d) van 9 mm -
Artikelnummer: 22251-5-30010
Type: Sponningbreedte (B) = 10,0 mm
Onderdeel: 39064-0-09010
Lager (d) van 10 mm -
Artikelnummer: 22251-5-30012
Type: Sponningbreedte (B) = 9,0 mm
Onderdeel: 39064-0-09012
Lager (d) van 12 mm -
Artikelnummer: 22251-5-30014
Type: Sponningbreedte (B) = 8,0 mm
Onderdeel: 39064-0-09014
Lager (d) van 14 mm -
Artikelnummer: 22251-5-30016
Type: Sponningbreedte (B) = 7,0 mm
Onderdeel: 39064-0-09016
Lager (d) van 16 mm -
Artikelnummer: 22251-5-30018
Type: Sponningbreedte (B) = 6,0 mm
Onderdeel: 39064-0-09018
Lager (d) van 18 mm -
Artikelnummer: 22251-5-30020
Type: Sponningbreedte (B) = 5,0 mm
Onderdeel: 39064-0-09020
Lager (d) van 20 mm -
Artikelnummer: 22251-5-30021
Type: Sponningbreedte (B) = 4,5 mm
Onderdeel: 39064-0-09021
Lager (d) van 21 mm -
Artikelnummer: 22251-5-30022
Type: Sponningbreedte (B) = 4,0 mm
Onderdeel: 39064-0-09022
Lager (d) van 22 mm -
Artikelnummer: 22251-5-30024
Type: Sponningbreedte (B) = 3,0 mm
Onderdeel: 39064-0-09024
Lager (d) van 24 mm -
Artikelnummer: 22251-5-30026
Type: Sponningbreedte (B) = 2,0 mm
Onderdeel: 39064-0-09026
Lager (d) van 26 mm
Reserveronderdelen
-
Onderdeel: 72020-6-01200
Type: Keermes 12 x 12 x 1,5 mm (4-zijdig)
Afname per doosje à 10 stuks.
Frezen worden geleverd inclusief 2 keermessen. -
Onderdeel: 39076-0-04000
Type: Torxbout M4,0 x 5,9 grote kop
Afname per torx-bout.
Frezen zijn voorzien van 2x deze torx-bout. -
Onderdeel: 39077-0-04015
Type: Torxsleutel M3,5/4,0 TX15
Afname per torx-sleutel.
Frezen worden geleverd inclusief 1 torx-sleutel.

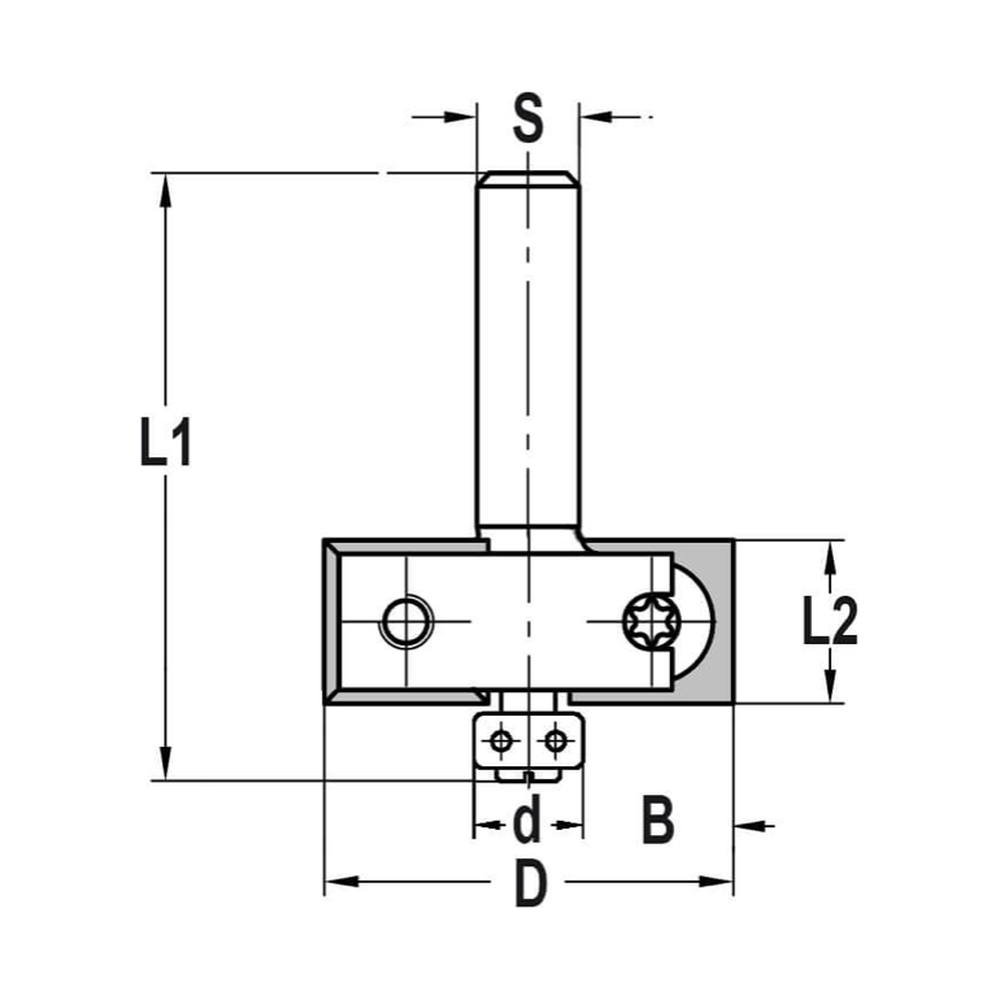

- Ø (D) = 30 mm
- Snijlengte (L2) = 12 mm
- Totale lengte (L1) = 47 mm
- Sponningbreedte (B) = afhankelijk van het lager (d)
- Schacht = 6 mm
- Z=2
- Hardmetaal uitvoering (HW)

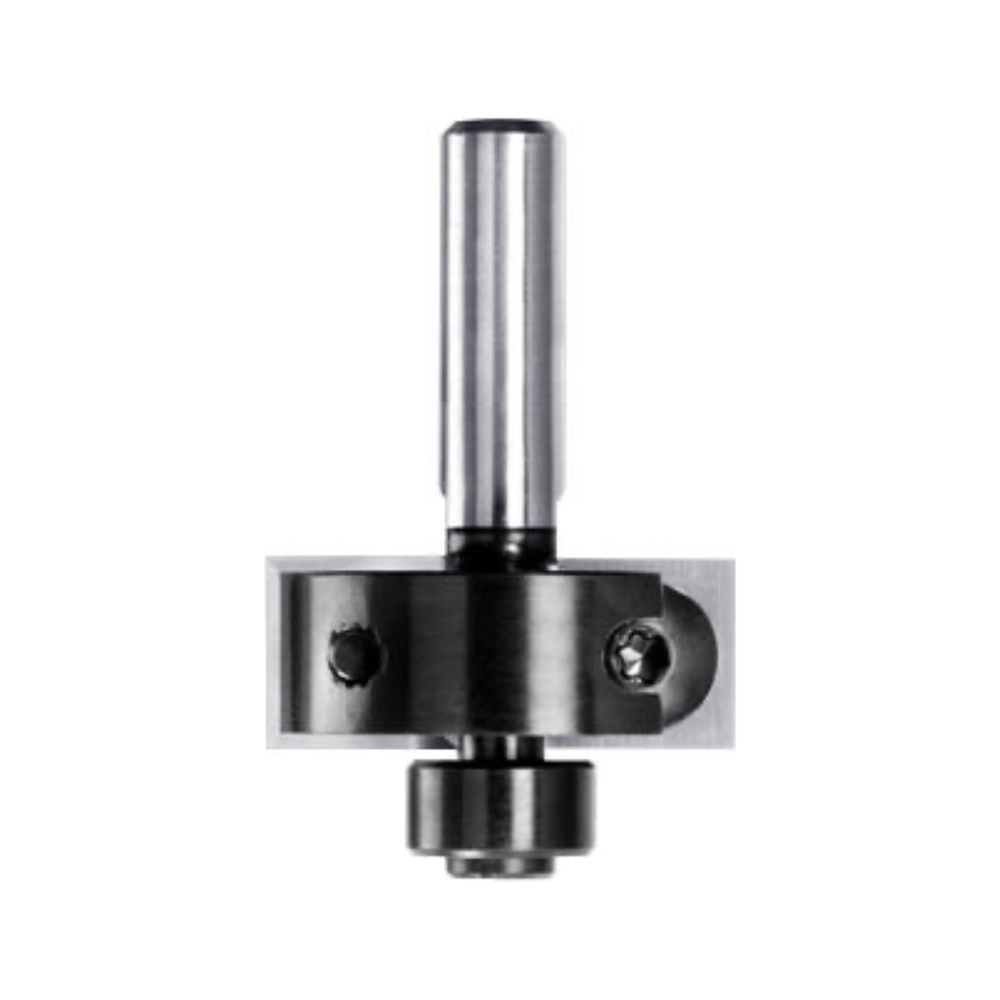

PRODUCTOMSCHRIJVING

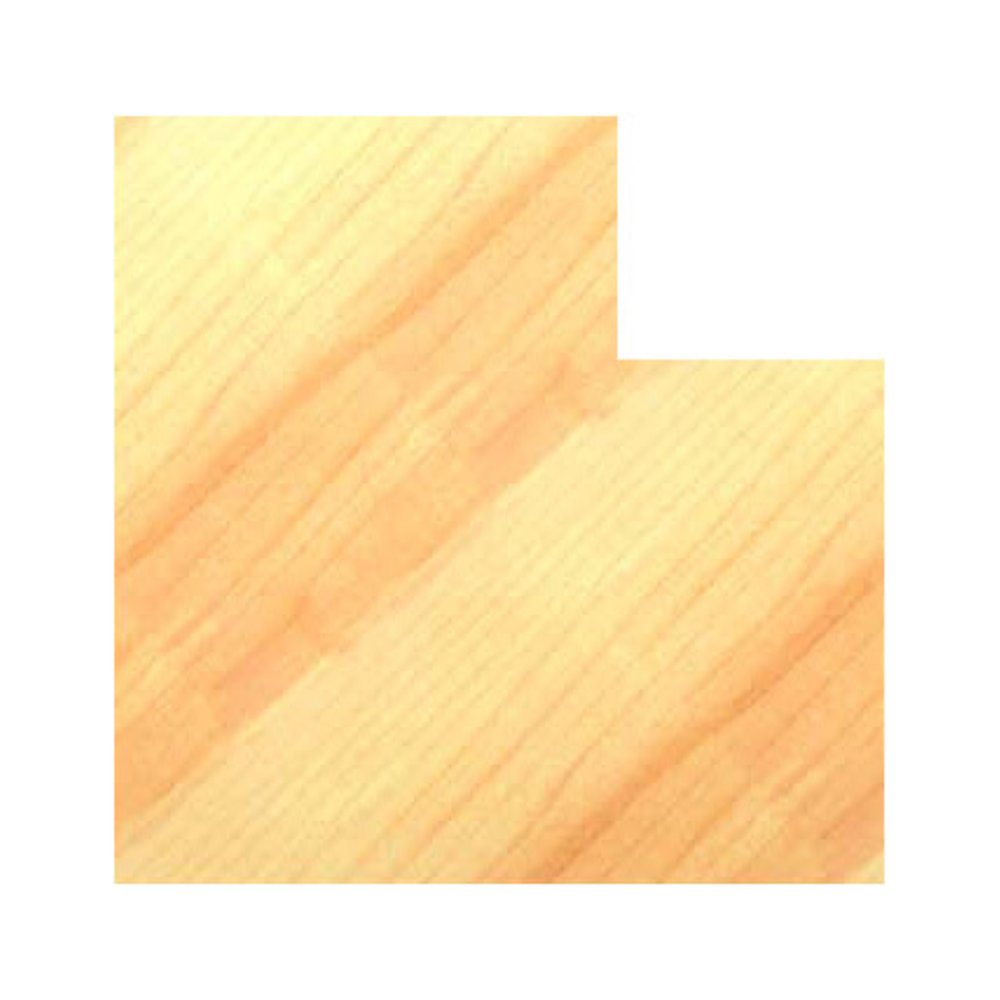

- Voor het slaan van een sponning
- Op deze frees zijn alle lagers uit de 39064-0-serie te monteren
- Besteld u bij één frees meerdere lagers dan kunt u eenvoudig de diverse sponningbreedtes (B) creëren
- Onze lagers zijn eenvoudig te wisselen met een platte schroevendraaier
- Maak de frees bij het wisselen van het mesje goed schoon en zorg ervoor dat het mesje goed klemt tegen de body
- Gebruik bij het wisselen van mesjes altijd de originele onderdelen (boutjes, mesjes en torx-sleutel)
- Een bijbehorende torx-sleutel wordt meegeleverd
- Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen
- Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen
- Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees
- Zorg voor een gelijkmatige doorvoer en het juiste toerental
