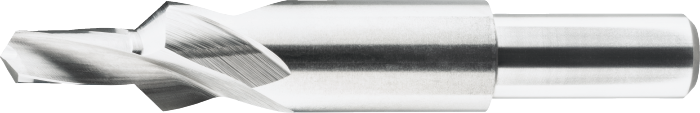

De Phantom HSS-E Meerfasenboor met korte traplengte is een precisiegereedschap, specifiek ontworpen voor het efficiënt vervaardigen van doorvoergaten met een 90° verzinking. De afmetingen zijn exact afgestemd op metrische bout doorvoeren in een fijnpassing (hoge tolerantie). Deze boor combineert twee bewerkingen: boren en verzinken in één gang. Dit bespaart een gereedschapwissel en reduceert de cyclustijd, terwijl een perfecte concentriciteit tussen gat en verzinking gewaarborgd is. Vervaardigd uit HSS-E (Cobalt) met een Type N spiraal, biedt de boor een betrouwbare standtijd. De cilindrische schacht zorgt voor stabiele opspanning.

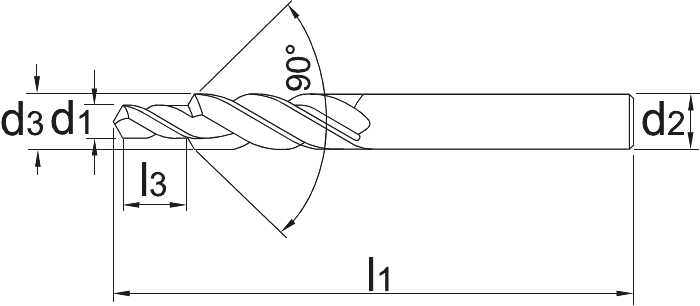

Maten en specificaties
| Artikelnummer | M | d1 | d3 | l3 | l1 |
|---|---|---|---|---|---|
| 161000200 | 2 | 2.2 mm | 4.6 mm | 6 mm | 45 mm |
| 161000250 | 2.5 | 2.7 mm | 5.7 mm | 7 mm | 45 mm |
| 161000300 | 3 | 3.2 mm | 6.5 mm | 9 mm | 45 mm |
| 161000400 | 4 | 4.3 mm | 8.6 mm | 11 mm | 50 mm |
| 161000500 | 5 | 5.3 mm | 10.4 mm | 13 mm | 55 mm |
| 161000600 | 6 | 6.4 mm | 12.4 mm | 15 mm | 63 mm |
| 161000800 | 8 | 8.4 mm | 16.4 mm | 19 mm | 100 mm |
| 161001000 | 10 | 10.5 mm | 20.4 mm | 23 mm | 110 mm |
