Volgens DIN 69893
-
Artikelnummer: 21038-0-00753
Type: HSK 63-F opname

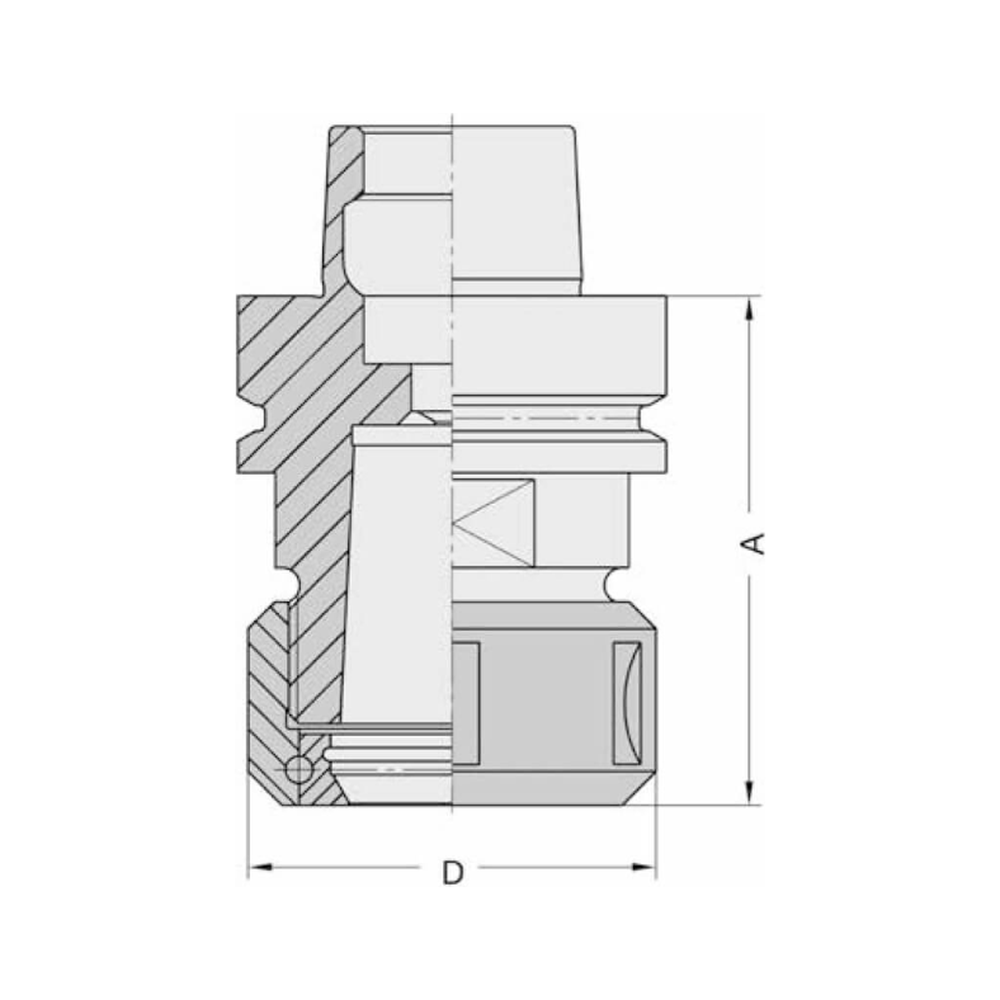

Lengte (A) = 78 mm
-
Artikelnummer: 21038-0-00753B
Type: HSK 63-F opname
Lengte (A) = 78 mm
Met anti-roest coating -
Artikelnummer: 21038-0-01153
Type: HSK 63-F opname
Lengte (A) = 118 mm
-
Artikelnummer: 21038-0-00755
Type: HSK 63-E opname
Lengte (A) = 78 mm
Reserveronderdelen
-
Onderdeel: 39042-0-00003
Type: Gelagerde spanmoer
M48 x 2,0 D=60 mm
-
Onderdeel: 39158-0-58622
Type: Haaksleutel
58/62 voor M48 x 2,0
-
Onderdeel: 39162-0-00046
Type: Steeksleutel
SW46 voor HSK 63 F/E
- Schacht = HSK 63-F / E
- Diameter (D) = 60 mm
- Voor spantangen 462E (tot 25 mm)
- JSO type = 21048-0-serie
PRODUCTOMSCHRIJVING
Uitvoering:

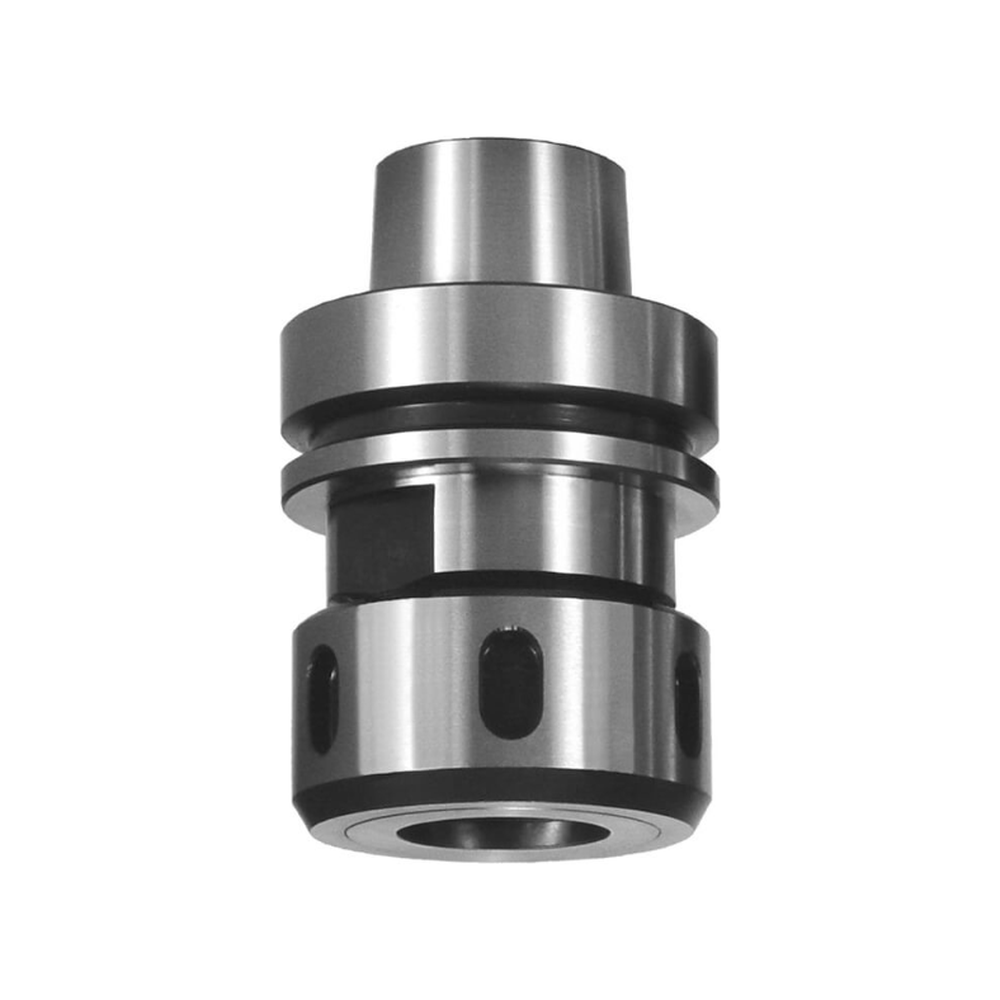

De body is precies uitgebalanceerd, gehard en geslepen. Met konische holle schacht volgens DIN 69893. De kogelgelagerde spanmoer zorgt voor een hoge spankracht, beschermt de spantang en de binnenkonus van de spankop. Dit maakt eenvoudige installatie en verwijdering van de spantangen mogelijk. De opnamen worden geleverd zonder spantang (apart te bestellen).
Toepassing:
Voor het opspannen van freesgereedschap met cilindrische schacht op CNC-machines. Voor rechts- en linksdraaiende toepassingen geschikt. De maximale en tevens optimale inspanlengte van de schacht is 55 mm (indien nodig 60mm). Daarnaast moet voor een stabiele werking de eventueel aanwezige instelschroef van de CNC-frezen worden verwijderd.
Levering van de spanopnamen is zonder haak- en steeksleutel. Deze zijn eventueel apart te bestellen.
